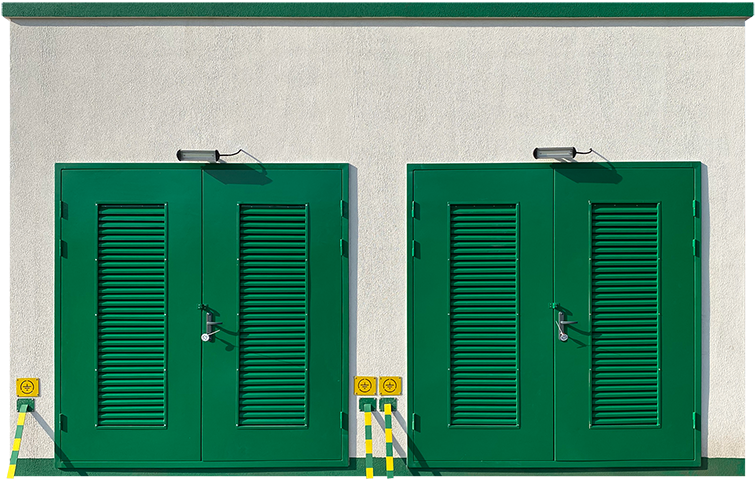

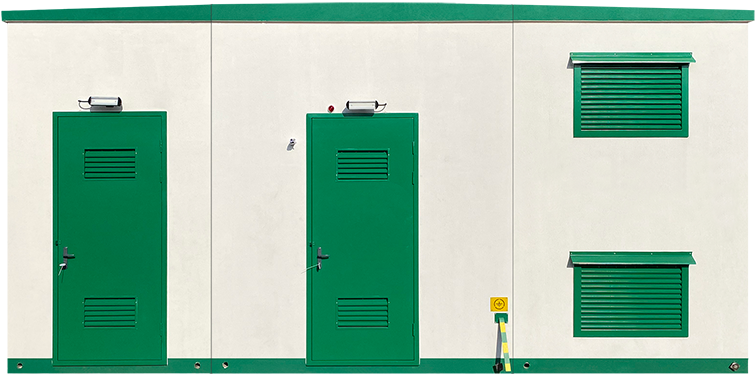

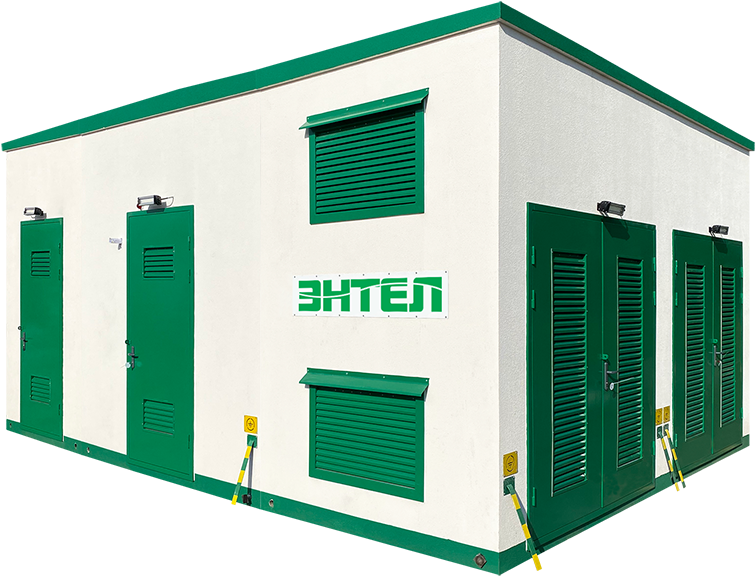

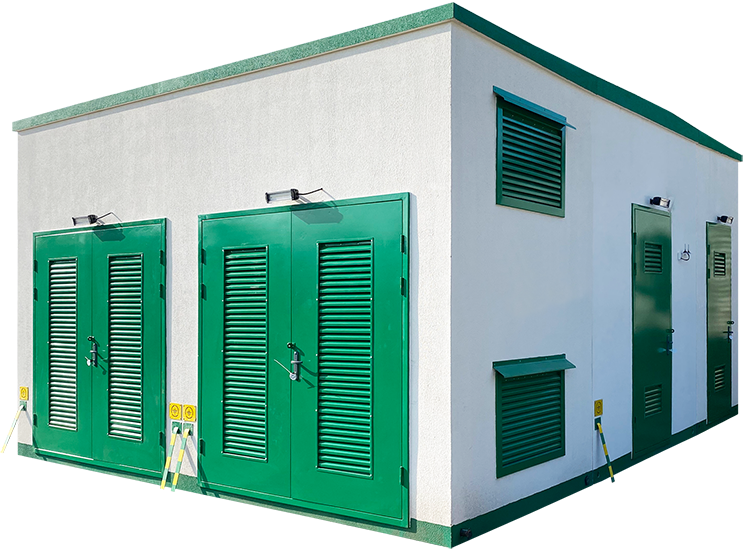

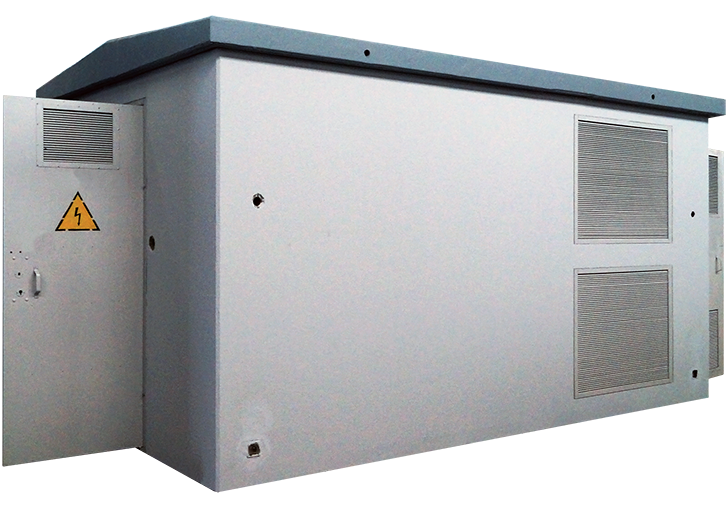

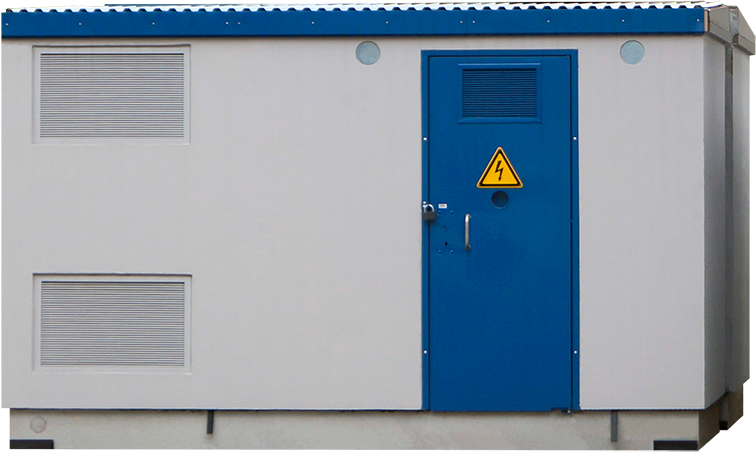

КТП в бетонном корпусе на напряжение 6 (10) кВ



Описание

КТП 6(10) кВ представляет собой бетонное здание, предназначенное для приема, преобразования электроэнергии трехфазного переменного тока промышленной частоты 50 Гц на напряжение 0,4 кВ, и её распределения потребителям (инфраструктура и оборудование площадочных объектов) на нефтяных, газовых и газоконденсатных месторождениях Компании.

Область применения КТПБ — системы электроснабжения промышленных и нефтегазовых объектов. КТПБ изготавливается в соответствии с требованиями ГОСТ 14695-80, правилами устройства электроустановок (ПУЭ), ТУ-3412-001-61938140-2015, по рабочим чертежам и схемам главных и вспомогательных цепей.



Сертификаты

- ТР ТС;
- промышленная безопасность;
- устойчивость к взлому;
- огнестойкость;
- пожаробезопасность;
- сейсмостойкость;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.



Технические характеристики



Наименование параметра

Значение параметра

Мощность силового трансформатора, кВА: маслянного герметичного; сухого с литой изоляцией

63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2000; 2500

Номинальное напряжение на стороне ВН, кВ

6; 10

Номинальное напряжение на стороне НН, кВ

0,4

 Номинальная частота, Гц

50

Исполнение

Наружной установки в бетонном здании

Климатическое исполнение по ГОСТ 15543.1

У3

Минимальная температура эксплуатации, °С

-40

Максимальная температура эксплуатации, °С

 +40

Высота над уровнем моря, м

Не более 1000

Бетонная оболочка КТП

Надземный блок

Размер, ГхШхВ мм

2500*5000*2870

Количество, к-т

2

Толщина стен, мм

70 мм

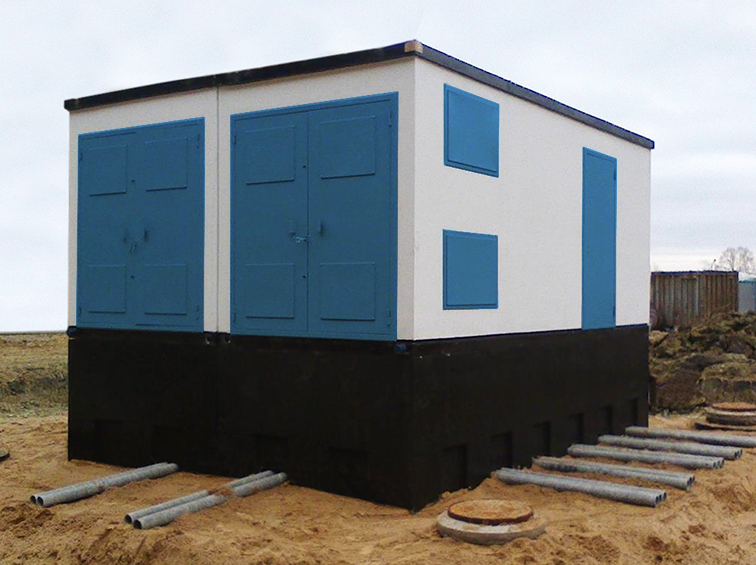

Подземный блок

Размер, ГхШхВ мм

2500*5000*1600

Количество к-т

2

Толщина стен, мм

70 мм



Преимущество бетонных корпусов

- Антивандальность (преднзначен для городской черты)

- Не подвержен коррозии (хорошо подходит для установки возле дороги, берегов моря и химических объектов с повышенным содержанием солей и окислов). Металлические элементы при этом горяче-оцинкованные и системе покраски стойкие к средам С4 и выше.

- Быстрота и дешевизна восстановления при нарушении поверхностей бетонного блока (перекраска не требует сложных операций подготовки поверхности при повреждении вандалами).

- Долгий срок бетонного корпуса службы до 50 лет.

- Большая огнестойкость здания не требующих нанесения дополнительных составов с ограниченным сроком службы и проведения периодических испытаний (необходимо при локализации пожаров в черте города и присутствии в помещении горючих жидкостей в виде дизельного топлива).

- Возможность установки на ровную бетонную поверхность.

- Безопасность от поражения электрическим током (бетонный корпус не проводит электрический ток и при повреждениях и пробоях на корпус здания оборудование не поражает электрическим током случайных прохожих.
