Комплектная трансформаторная подстанция инверторная для солнечных панелей



Описание

Комплектные трансформаторные подстанции инверторные для солнечных электростанций (далее КТПИ) это полноценная система предназначенная для трансформации электроэнергии постоянного тока, получаемого от преобразования электроэнергии солнечных батарей,  в переменный ток заданного напряжения и частоты.

КТПИ изготавливается в блочно модульном здании котейнерного типа (БМЗ). Для обеспечения максимально комфртных климатичсеких условий эксплуатации оборудования КТПИ в БМЗ установлена современная сиcтема микроклимата, с ручным, дистанционным и автоматическим режимом работы. БМЗ КТПИ оборудован кабельными вводами, расположение которых определяется на стадии проектирования исходя из требований к внешним подключениям.

Диспетчеризация КТПИ выполнена с применением новейших систем мониторинга и управления распределения электроэнергией. Такие системы позволяют в онлайн режиме отслеживать состояние и работу КТПИ.





Преимущества

Система полностью отвечает требованиям техники безопастности и нормативным документам в области применения оборудования.

За счет модульной оболочки, затраты на работу по установке и ввод в эксплуатацию сведены к минимуму.

Гибкая реализация проекта, позволяет вносить корректировки в техническое задание вплоть до начала внутреннего монтажа.

Опционные предложения позволяют значительно расширить функции систем диспетчеризации КТПИ, а так же установить ситемы собственных нужд увеличив тем самым пожарную и охранную безопасность, при соответсвующих требованиях в рамках реализуемого объекта.

Возможность исполнения оболочки КТПИ в любом стилистическом исполнении позволяет выполнить требования корпоративных цветовых решений и требования к оформлению объектов компании Заказчика.

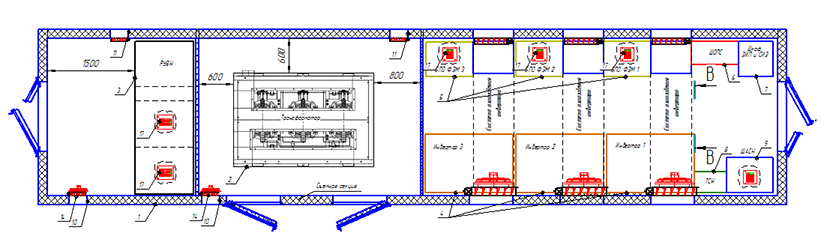

Конструктивные особенности

1.Блок-контейнер II степени огнестойкости.

2.Наружная обшивка блок-контейнера - сэндвич-панель с утеплителем миниральная вата на основе базальтового  волокна.

3.Покрытие пола блок-контейнера выполняется из стального листа с высоким сопротивлением скольжению.При наличии требовании по антистатической защите в проекте, на пол наносятся специальное антистатическое покрытия.

4.Блок-контейнер поставляется комплектно с освещением,  отоплением, вентиляцией, охранно-пожарной сигнализацией и оборудованием согласно технического задания.

5.Цветовое оформление блок-контейнера в соответствии с требованиями заказчика. Перед покраской производится антикоррозийная обработка.

6.Для ввода кабелей предусмотреть герметичные кабельные вводаснизу блок-контейнера.

7. Блок-контейнер комплектуются средставми защиты, используемых в электроустановках в соответсвии с СО153-34.03.603-2003. Для их хранения предусмотрен шкаф СИЗ и ЗИП. Шкаф устанавливется около двери одного из отсеков. Установка, размещение и содержание шкафа согласовывается с заазчиком.

8.В местах установки оборудования предусмотрены конструктивные элементы жесткости.

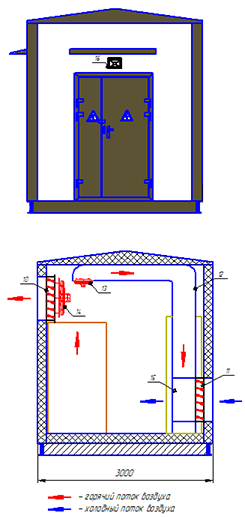

9.Система вентиляции имеет два режима работы: "зима"-"лето"

В режиме "лето" циркуляция воздуха происходит напрямую - из приточного отверстия в выпускное.

В режиме "зима" холодный воздух подмешивается горячим во избежании образования конденсата.





Технические характеристики





Наименование параметров

Значение параметров



Входные параметры (постоянный ток)



Номинальная мощность при cos ф = 1, кВт

2x540

2x630

2x680

3x540

3x630

3x680

3х800

Максимальное напряжение открытого контура, В

1000

Максимальный ток, А

2x1280

3x1280

3х1600

Максимальный ток короткого замыкания при стандартных условиях испытаний, А

2x1600

3x1600

3x2000

Максимальный ток короткого замыкания, А

2x2000

3x2000

3x2500

Количество защищенных вхо­дов, HIT.

2x6 или 2x10

3x6 или 3x10

3х5

Выходные параметры (переменный ток)

Номинальная мощность, кВА

1080

1260

1360

1620

1890

2040

2400

Номинальное напряжение, кВ

до 20

Частота, Гц

50

Диапазон коэффициента мощ­ности

От 0 до 1 опережающий или отстающий

Инвертор

Номинальное выходное на­пряжение, В

300

350

380

300

350

380

320

Питание собственных нужд

Напряжение

400 В 3 фазы + нейтраль (нейтраль заземлена)

Частота, Гц

50

Мощность, кВА

не более 35

Вентиляция и условия эксплуатации

Температура эксплуатации

от -35 °С до +45 °С

Характеристики вентилято­ров при низком уровне за­грязнений

Вентиляторы в инверторах

2x4 000 м /ч и фильтрбокс 10 000 м3

Вентиляторы в инверторах

не менее 3x4 000 мЗ/ч и фильтрбокс

не менее 12 700 мЗ

Характеристики вентилято­ров при умеренном уровне загрязнений

Вентиляторы в инверторах

 2x4 000 м3/ч и фильтрбокс 10 000 м3

Вентиляторы в инверторах

не менее 3x4 000 мЗ

 и фильтрбокс не менее 12 700 мЗ

Охлаждение трансформато­ра

Естественная циркуляция воздуха и масла



Размеры и вес

Транспортные размеры (ДхШхВ), мм

12160 x 2420 x 3330

Установочные размеры (ДхШхВ) , мм

13049 x 4198 x 3330

Масса

< 22 тонн

< 27 тонн

Степень защиты

Степень защиты

IP44, трансформаторная камера IP23

* технические характеристики могут быть изменены, исходя из требований заказчика
