Испытательный стенд



Описание

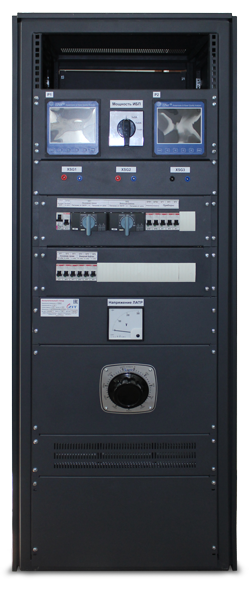

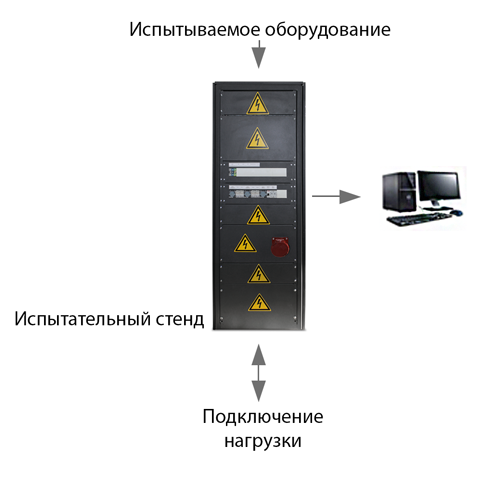

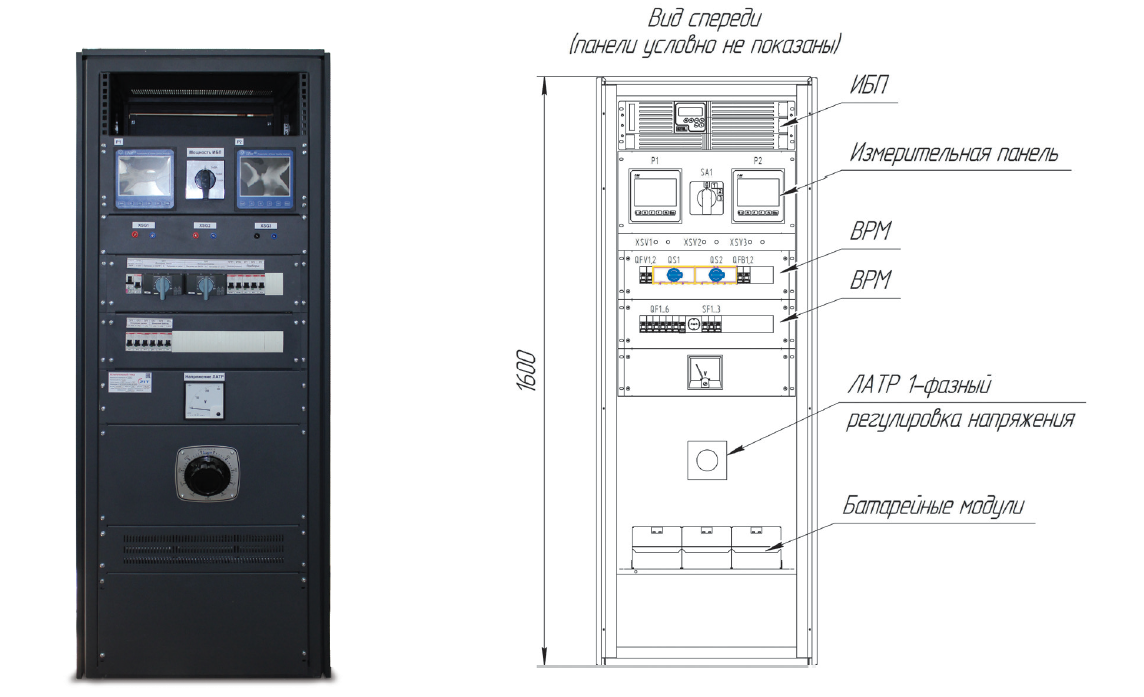

Испытательный стенд (ИС) предназначен для проверки функционирования модульных источников бесперебойного питания (ИБП) с возможностью передачи данных на АРМ оператора для протоколирования и хранения результатов испытаний. ИС выполнен в виде 19” дюймовой стойки.



Сертификаты

Испытательный стенд изготовлен в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» утв. Решением КТС от 16.08.2011 г. №768, Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» утв. Решением ICTC от 09.12.2011 г. №879, ГОСТ 51321.1 (МЭК 60439-1), ГОСТ Р 51732 по ТУ 3430-007-61938140-2014

Область применения

Испытательный  стенд применяется в электротехнической лаборатории (ЭТЛ), в пунктах, отделах входного контроля  и выходного контроля производителей.



Функциональные возможности

ИС позволяет производить следующие проверки ИБП:
– проверка исправности дисплея, светодиодов и зуммера ИБП;
– проверка установок, выставленных в ИБП;
– проверка рабочего диапазона входного напряжения ИБП;
– проверка переключения ИБП на питание от АКБ без нагрузки;
– проверка зарядного устройства ИБП;
– проверка функционирования ИБП под нагрузкой;
– проверка перегрузочной способности ИБП;
– проверка переключения ИБП на питание от АКБ под нагрузкой;
– проверка систем мониторинга и управления.





Технические характеристики

Наименование параметра

Значение

Основные технические данные

Номинальное напряжение

220В, 380В, 415В

Номинальный ток, А

До 125

Частота

50Гц, 60 Гц

Степень защиты по ГОСТ 14254

До IP54

Климатическое исполнение по ГОСТ 15150

УХЛ4

Поддерживаемые протоколы связи

RS 232, RS 485, Ethernet TCP/IP

Ввод проводов сети электроэнергии

снизу/сверху

Вывод проводов отходящих к потребителю линий

снизу/сверху

Тип конструктивного исполнения

шкафное
