Описание
Блок – функционально обособленная ячейка низковольтного комплектного устройства, предназначенная для ввода, распределения, управления различными технологическими процессами. Конструктивно блоки подразделяются на:
- стационарные;
- выдвижные.
Блоки применяются в ЩСУ, шкафах серии ZIBlock (аналог КРУЗА П) и других низковольтных комплектных устройствах.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- аттестация Транснефти;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Преимущество
Основные преимущества применения блоков:
- удобство проектирования щитов;
- удобство обслуживания и ремонта;
- удобство монтажа внешних проводов, т.к. предусмотрены специальные клеммные поля;
- наличие в блоках управления клеммников, позволяющих обеспечить компактное подключение всех внешних цепей, входящих в цепи управления конкретным механизмом.
СТАЦИОНАРНЫЕ БЛОКИ
В стационарных блоках подключение силовых и сигнальных цепей осуществляется посредством клеммной колодки.
Преимущества
- возможность применения автоматических выключателей с любым номиналом по току;
- возможность установки дополнительных аппаратов для наращивания функциональных возможностей;
- изъятие блока из шкафа без его замены не ухудшает конструктивные характеристики НКУ.
Пример компоновки стационарного функционального блока управления реверсивным двигателем с аппаратом защиты на номинальный ток 40 А приведен на рисунке 1.1.

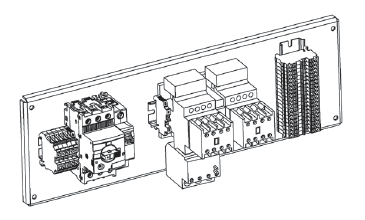

Рисунок 1.1 - Компоновка стационарного функционального блока управления реверсивным двигателем с аппаратом защиты на номинальный ток 40 А

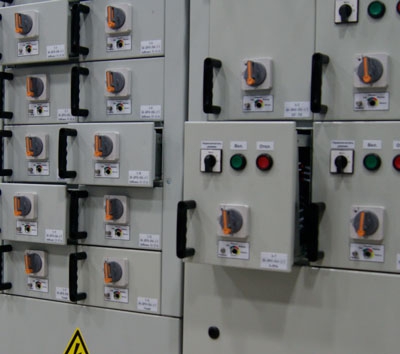

ВЫДВИЖНЫЕ БЛОКИ

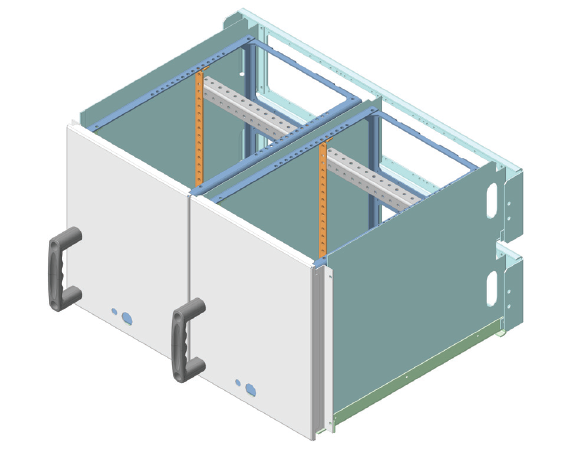

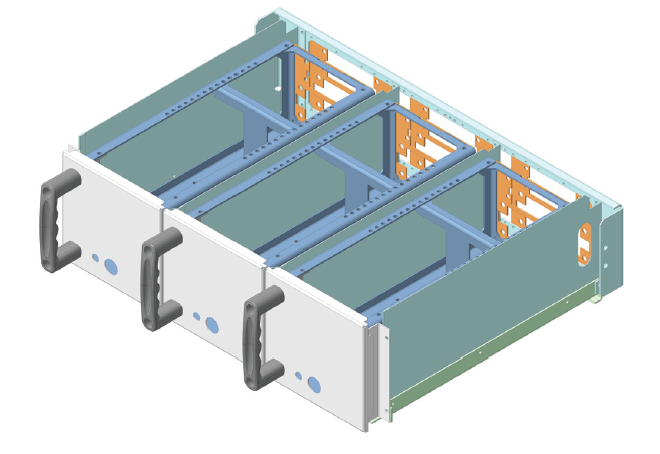

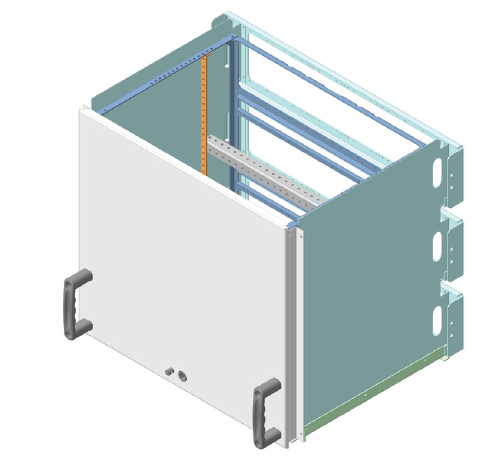

В шкафах с выдвижными блоками силовые цепи блоков соединяются через втычные силовые разъемы. Цепи управления выполнены на штепсельных разъемах. Выдвижные блоки имеют строго определенные габариты, которые отражаются в типоразмерах. Обозначение типоразмера приведено на рисунке 1.2.
Преимущества
- безопасность обслуживания (исключается возможность попадания обслуживающего персонала под напряжение);
- возможность съема и замены блока на работающем щите;
- высокая динамическая стойкость сборных и распределительных шин;
- удобство внешнего подключения силовой цепи и цепей управления;
- возможность проведения тестового контроля блоков в щите при пуско-наладочных работах без запуска электротехнического устройства (объекта).

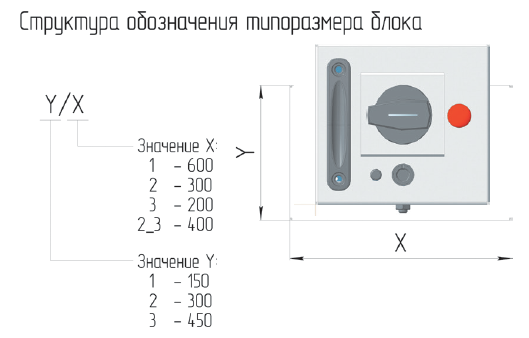

Рисунок 1.2 - Обозначение типоразмера выдвижного блока, применяемого в ЩСУ
Условное обозначение
|
Б |
Блок производства ООО "ЗИТ" |
|
Х- |
Исполнение блока: В - выдвижной; С - стационарный. |
|
Х |
Тип блока: В - ввод и секционирование; Д - управление электродвигателем; З - электропривод запорной арматуры; А - автоматический ввод резерва; Р- распределение; У - вспомогательные устройства. |
|
Х |
Индекс подтипа блока: (цифра) |
|
Х |
Индекс наличия опции: (буква) |
|
ХХ |
Индекс номинального тока главной цепи: (двухзначное число) |
|
Х |
Индекс напряжения главной цепи: (цифры) |
|
Х |
Индекс напряжения вспомогательной цепи: (цифры) |
|
Y/Y |
Применяется только для выдвижных блоков. Обозначение типоразмера выдвижного блока (согласно рис. 1.3) |
Пример условного обозначения: БВ-Д(026Б)-3374-1/3 - блок выдвижной производства ООО “ЗИТ” управления вентилятором нереверсивный с местным и внешним управлением без опций, номинальным током 20А, номинальным напряжением силовой цепи 380В, вспомогательной цепи 220В, типоразмер 1/3
