Описание.
Фильтры гармоник (ФГ) предназначены для снижения гармонических искажений напряжения и компенсации реактивной мощности нагрузок потребителей в сетях электроснабжения промышленных предприятий и в электрических сетях.

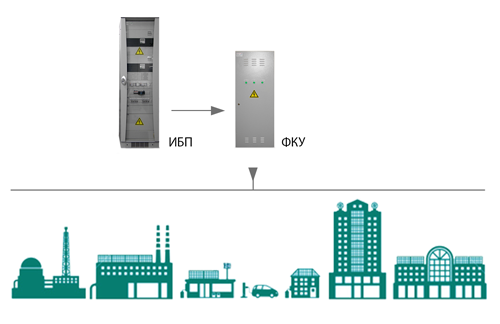

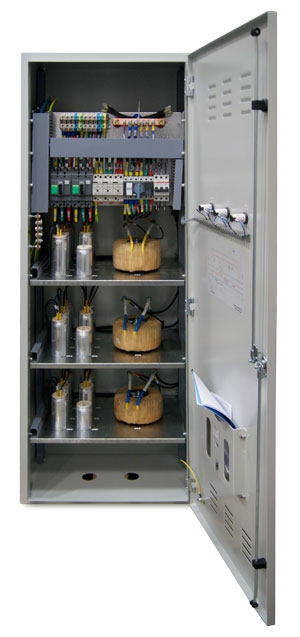

ФГ состоит из конденсаторов, включенных последова- тельно с индуктивностью. Конденсаторы создают реактивную мощность на основной частоте. Индуктивность выбирается такой величины, чтобы фильтр представлял собой последовательный резонансный контур на частоте гармоники. Таким образом, обеспечивается прохождение основной части гармонической составляющей тока через фильтр.
Виды исполнения:
- стандартное исполнение;
- модернизированное исполнение.
Преимущества
- снижение расходов на электроэнергию;
- надежность и экономичность распределительных сетей;
- подавление высших гармоник.
Функции
- фильтрация гармоник;
- балансировка тока фаз;
- коррекция коэффициента мощности.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Опции
- принудительное охлаждение;
- внутренний обогрев;
- тиристорные контакторы;
- трансформатор тока.
Технические характеристики
|
НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ |
ЗНАЧЕНИЕ |
|
|
ФГ модернизированный |
ФГ стандартного исполнения |
|
|
Качественная фильтрация гармоник |
+ |
- |
|
Отключение сети при появлении гармоник |
- |
+ |
|
Входные параметры |
||
|
Тип сети |
трехфазная 4-х проводная |
трехфазная 4-х проводная |
|
Номинальное напряжение (фазное/линейное), В |
220/380 |
220/380 |
|
Рабочий диапазон напряжений (фазное/линейное), В |
187-242/323-418 |
198-242/342-418 |
|
Предельный диапазон напряжений (фазное/линейное), В |
176-253/304-437 |
- |
|
Частота напряжения, Гц |
50±2 |
50 ± 1 |
|
Выходные параметры |
||
|
Номинальная мощность, кВА |
63 |
63 |
|
Номинальное напряжение (фазное/линейное), В |
220/380 |
220/380 |
|
Рабочий диапазон напряжений (фазное/линейное), В |
209-231/361-399 |
188-240/335-410 |
|
Предельный диапазон напряжений (фазное/линейное), В |
198-242/342-418 |
- |
|
Частота напряжения, Гц |
50 |
50 |
|
Форма выходного напряжения |
синусоида |
синусоида |
|
КПД, не менее, % |
97,5 |
95 |
|
Диапазон изменения нагрузки, % |
0-100 |
0-100 |
|
Перегрузка, % |
до 200 в течение 10 мин |
до 115 в течение 10 мин |
|
Быстродействие, с |
0,2 |
0,5 |
|
Конструктивные характеристики |
||
|
Сечение проводов на входе и выходе, не менее, мм² |
Медный провод с резиновой и ПВХ изоляцией, 35 |
Медный провод с резиновой и ПВХ изоляцией, 35 |
|
Гарантийный срок эксплуатации, мес |
24 |
12 |
|
Температура окружающей среды, °С |
-45...+40 |
0...-+40 |
|
Относительная влажность воздуха при +25 °С, не более, % |
98 |
98 |
|
Степень защиты (ГОСТ 14254) |
IP20 |
IP20 |
|
Механические воздействия (ГОСТ 17516.1) |
М1 |
М1 |
|
Охлаждение |
естественное |
естественное |
|
Масса, не более, кг |
450 |
450 |
|
Габаритные размеры (ВхШхГ), мм |
200х1000х400 |
200х1000х400 |
|
Наличие паспорта (формуляра) на русском языке |
да |
да |
|
Инструкция по эксплуатации на русском языке |
да |
нет |
Условное обозначение
|
ФГ |
Х- |
ХХ/ХХ |
ХХХ- |
ХХХ |
ХХХХ |
|
Фильтрокомпенсирующее устройство |
Исполнение: М - модернизированное |
Номера гармоник частоты настройки |
Номинальное напряжение, кВ |
Номинальная мощность установки, кВАр |
Климатическое исполнение и категория размещения |
Пример условного обозначения ФГ-5/7-0,4-790 УЗ – фильтр гармоник 5-й и 7-й гармоник напряжением 0,4 кВ мощностью 790 кВАр климатическое исполнение и категория размещения - У3:
