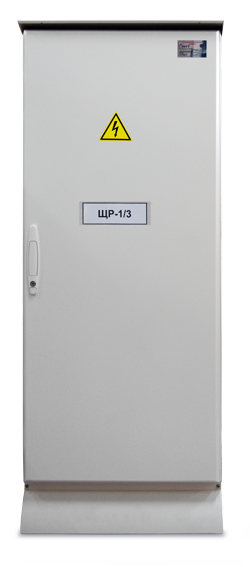

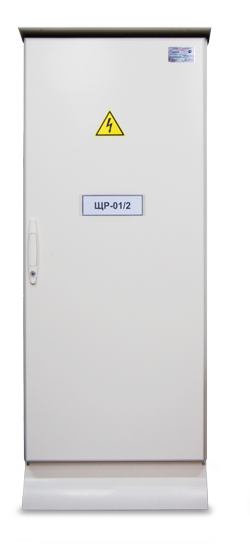

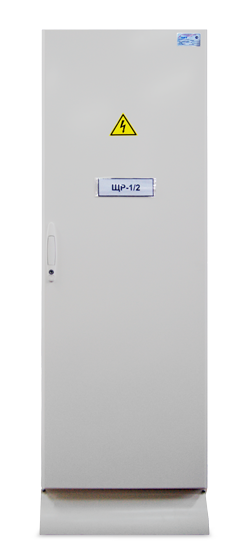

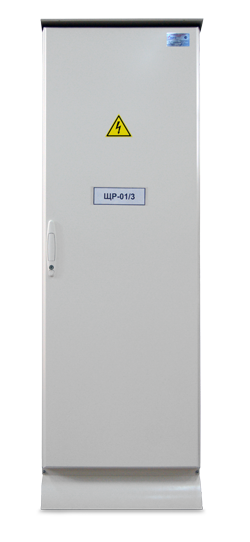

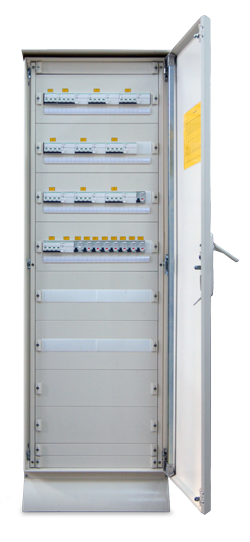

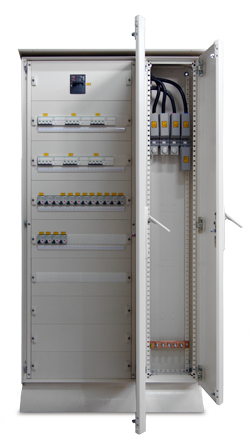

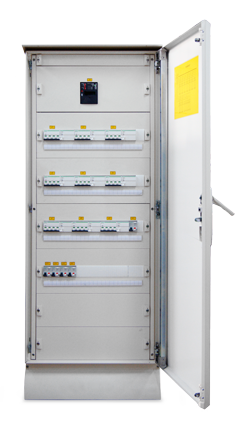

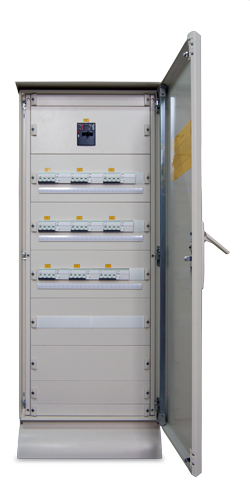

Щиты силовые распределительные серий (ЩРС и ЩР)



Описание

Щиты силовые распределительные типа ЩРС и ЩР предназначены для приема, распределения электрической энергии и защиты отходящих линий при перегрузках и токах короткого замыкания, для нечастых оперативных включений и отключений электрических цепей напряжением до 660 В переменного тока частотой 50, 60 Гц.



Сертификаты

Щиты ЩР и ЩРС изготовлено  в соответствии с техническими условиями ТУ 3430-007-61938140-2014, и полностью удовлетворяет требованиям техническому регламенту таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.



Функции

- обеспечение питания напряжением 380/220В;

- распределение питания и защита технологического оборудования от перегрузок и коротких замыканий (далее КЗ);

- учет электроэнергии;

- защита кабельных линий от перегрузок и КЗ.



Область применения

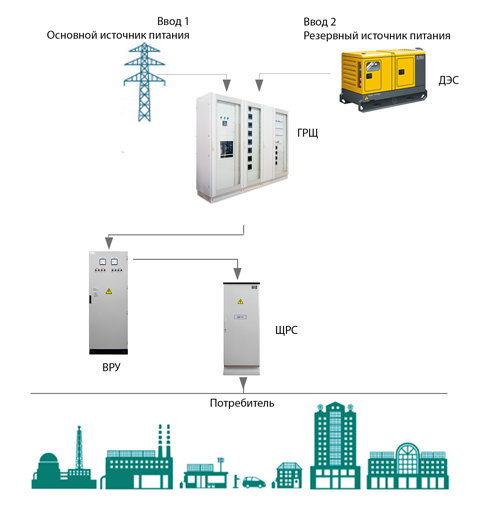

Щиты силовые распределительные типа ЩРС и ЩР применяются на промышленных объектах и объектах гражданского строительства щиты распределения после ВРУ на небольших узлах питания (питание этажа, цеха и т. д.), жилые дома, офисные центры.



Технические характеристики

Номинальное напряжение, B

3/N ~ 380/220

Частота

50 Гц

Номинальный ток ввода, А

согласно опросному листу

Номинальные токи отходящих цепей, А

согласно опросному листу

Номинальное напряжение изоляции, В

660

Прочность при коротких замыканиях (номинальный ударный

ток), кА, не более

согласно опросному листу

Вид системы заземления

TN-С-S, TN-С, TN-S

Класс защиты от поражения электрическим током

I

Степень защиты по ГОСТ14254-96

IP30-IP55

Климатическое исполнение по ГОСТ15150-69

УХЛ4

Габаритные размеры, мм

согласно компоновочному решению

Тип электрических соединений

FF
