Описание
Шкафы управления и автоматики ШУА подразделяются:
- щит управления вентиляцией (ЩУВ) - предназначен для обеспечения контроля над работой всех основных узлов и агрегатов, входящих в состав вентиляционных систем, систем кондиционирования и отопления;

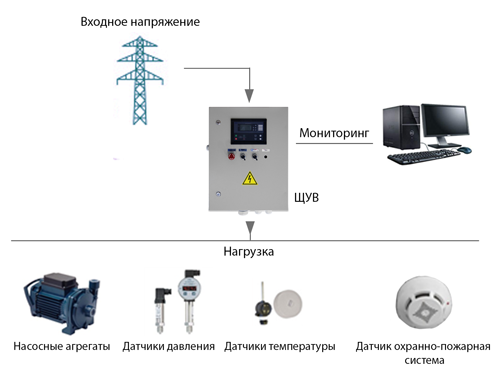

- щит управления насосом (ЩУНС) - осуществляет автоматизацию работы водяных насосов и их интеграцию в единую систему водоснабжения;
- шкаф управления электродвигателями (ШУЭД) - предназначен для управления и контроля работы одного или нескольких электродвигателей заданной мощности, а также для повышения надежности и безопасности системы энергоснабжения;
- шкаф автоматики электроустановок (ШАЭ) - предназначен для автоматизации работы электроустановок.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Функции
– управление функционированием основных элементов (вентиляция, насосы, электроустановки,электродвигатели);
- мониторинг состояния работающего оборудования и индикации основных показателей;
- обеспечение безопасной работы электрического оборудования и защита от исчезновения одной из фаз;
- осуществление дистанционного управления оборудованием;
- передача на пульт диспетчерской службы сигналов о состоянии работы электроустановок;
– поддержание заданного уровня основных характеристик объекта (частота вращения, температура, уровень топлива и т.д.);
– защита сети электропитания от токов короткого замыкания и перенапряжения.
Опции
- учет электроэнергии;
- датчик температуры;
- защита от импульсных перенапряжений - предназначена для защиты электрооборудования и электрических сетей от атмосферных и кратковременных коммутационных перенапряжений;
- GSM модем - предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM;
- обогрев;
- автоматическая вентиляция для создания потока воздуха и эффективного отвода избытка тепла;
- выносная поворотная рукоятка автоматического выключателя - предназначена для включения и отключения автоматических выключателей, установленных внутри щита.
- взрывозащищенное исполнение;
- антивандальное исполнение;
- автоматический ввод резерва - предназначен для осуществления автоматического переключения нагрузки питание осуществляемой от независимых двух вводов электропитания.
Технические характеристики
|
|
Однофазная сеть |
Трехфазная сеть |
|
Номинальное напряжение |
~220В |
~380В |
|
Частота |
46÷65 Гц |
|
|
Система заземления |
TN-S, TN-C-S |
|
|
Сопротивление изоляции |
не менее 100 кОм |
|
|
Степень защиты |
до IP51 |
|
|
Тип электрических соединений функциональных блоков |
FF |
|
|
Вид разделения по ГОСТ 51321.1-2000 |
1 |
|
|
Относительная влажность |
до 90% без выпадения осадков |
|
|
Срок службы |
до 20 лет |
|
|
Ввод проводов сети электроэнергии |
снизу ящика |
|
|
Вывод проводов отходящих к потребителю линий |
снизу ящика |
|
|
Тип конструктивного исполнения |
шкафное |
|
|
Способ установки |
навесное |
|
Технические характеристики и комплектация могут быть изменены в соответствии с техническим заданием Заказчика. Информация носит ознакомительный характер и может быть изменена производителем без уведомления.
Условное обозначение
|
НКУ ХХХХ- |
Наименование изделия |
|
ХХХХ/ |
Номинальное входное напряжение, В |
|
ХХХХ- |
Номинальное выходное напряжение, В |
|
ХХХХ- |
Номинальный ток, А |
|
ХХ |
Степень защиты |
|
ХХХ |
Климатическое исполнение |
|
Х |
Категория размещения |
Пример условного обозначения НКУ ШАЭ-0380/0220-050-31 УХЛ3 - низковольтное комплектное устройство шкаф автоматики электроустановок с номинальным входным напряжением 380 В, выходным напряжением 220 В, номинальным током 50 А, степень защиты шкафа IP31, для установки в помещении с искусственно регулируемыми климатическими условиями.

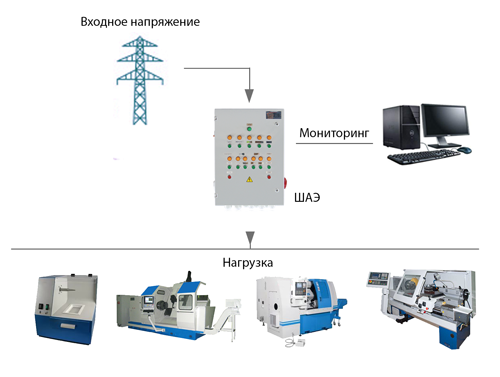

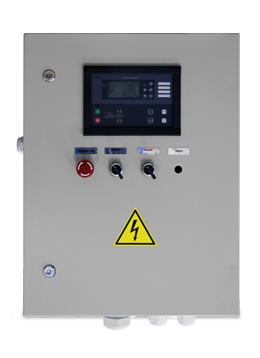

Шкаф автоматики электроустановок (ШАЭ)

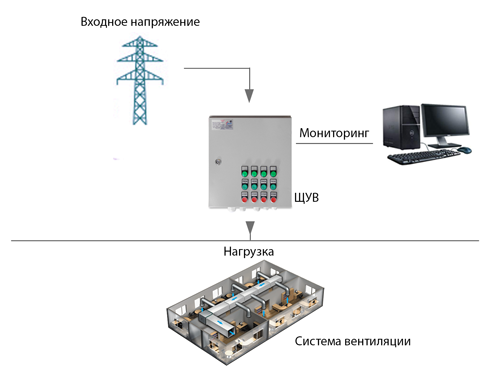

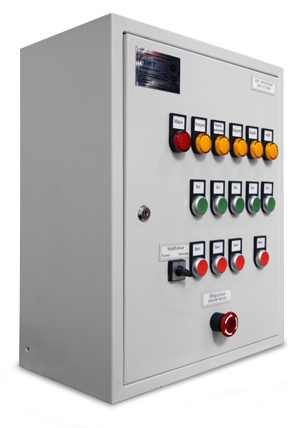

Щит управления вентиляцией (ЩУВ)

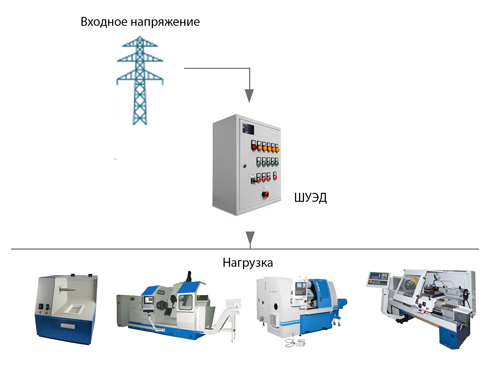

Шкаф управления электродвигателями (ШУЭД)
