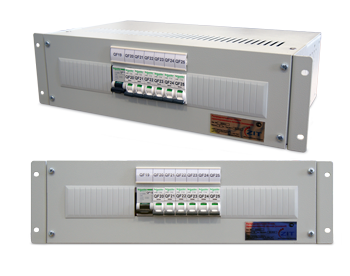

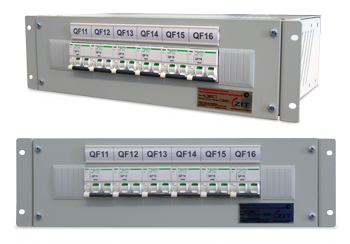

Распределительная панель 19" DC/AC



Описание

Распределительная панель 19" DC/AС (РП) предназначена для ввода и распределения по потребителям электрической энергии, а также для защиты вводов сети и нагрузок потребителей от перегрузок и токов короткого замыкания, от перенапряжений, для контроля изоляции и т.п.
Распределительная панель предназначена для размещения:
- автоматических выключателей;
- шин заземления, клеммников;
- розеток;
- счетчиков электроэнергии.



Сертификаты

- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.

Преимущества

- возможность монтажа в 19” стойку;
- подключение и обслуживание спереди.



Область применения

РП19" применяются в системах коммуникации, где есть элементы питания постоянного и переменного тока в частности в шкафах распределения и учета электроэнергии в щитах постоянного тока, в шкафах оперативного питания

Опции

- байпас;
- устройство защитного отключения УЗО, для автоматического выключения питания при возникновении тока утечки;
- счетчик для измерения и учета активной электроэнергии;
- система мониторинга;
- комплект заземления.



Функции

- прием и распределение электрической энергии;
- защита отходящих линий от перегрузок и коротких замыканий;
- учет электроэнергии;
- измерение параметров входящих и отходящих линий.



Технические характеристики

Наименование параметра

Значение

Напряжение в цепи  переменного тока

Трехфазное

380 В

Однофазное

220 В

Частота в сети переменного тока

50 Гц

Напряжение в сети постоянного тока

220 В

Система  заземления

TN-C-S

Габаритные размеры, ШхВхГ

480х130х70, мм

Масса

Не более 5 кг

Тип предохранителей

Gg



Условное обозначение

РП

19”

ХХХ-

ХХХ-

ХХХ-

ХХ

ХХХХ

Наименование

Стойка

Номинальное входное напряжение,  В

Номинальное выходное напряжение, В

Номинальный ток, А

Степень защиты , IP

Климатическое исполнение и категория размещения

Пример условного обозначения: РП 19” 380/220-050-20 УХЛ4 - распределительная панель высотой 19U с номинальным входным напряжением 380 В выходным напряжением 220 В номинальным током 50 А, со степенью защиты IP20 для установки  в помещении с искусственно-регулируемыми климатическими условиями.
