Описание

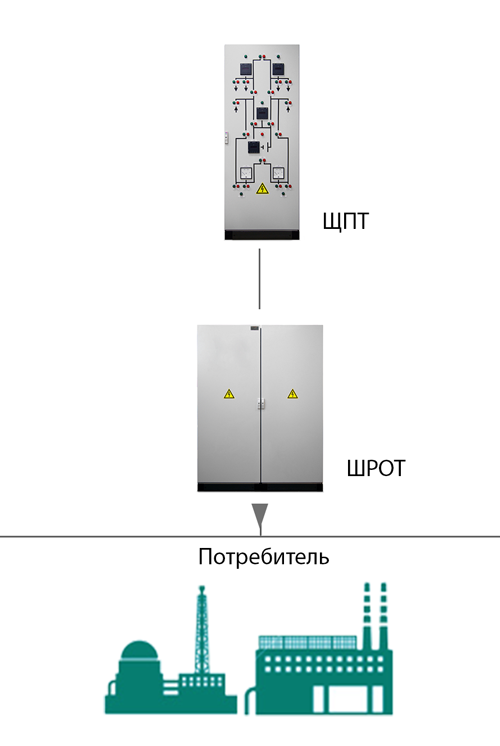

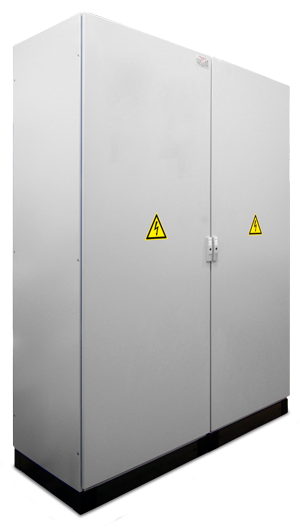

Шкаф распределения оперативного тока (ШРОТ) предназначен для приёма, распределения и питания оперативным током устройств релейной защиты и автоматики электрических станций и подстанций. Ввод питания от щита постоянного тока на секции ШРОТ осуществляется через выключатели нагрузки. В качестве защитных коммутационных аппаратов используются автоматические выключатели модульного исполнения, либо предохранительные разъединители, предназначенные для коммутации постоянного тока.
Сертификаты
- ТР ТС;
- аттестация ПАО «ФСК ЕЭС»;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Опции
- регистрация аварийных режимов работы ШРОТ в журнале событий;
- формирование аналоговых и дискретных сигналов для АСУ ТП;
- измерение сопротивления изоляции с формированием предупредительных и аварийных сигналов при её снижении;
- автоматический пофидерный контроль сопротивления изоляции отходящих линий;
- контроль напряжения на шинах распределения;
- контроль максимального и минимального напряжения с сигнализацией об отклонении от номинального значения (опция).
Функции
- ввод и распределение электрической энергии постоянного тока по конечным потребителям;
- резервирование системы питания путём секционирования шин распределения электроэнергии;
- формирование сигнала общей аварии ШРОТ в случае срабатывания защитных аппаратов.
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение сборных шин, В |
110, 220 |
|
Номинальный ток сборных шин, А |
100 |
|
Тип защитных аппаратов главных цепей |
автоматические выключатели/предохранительные разъединители |
|
Исполнение |
напольное |
|
Обслуживание |
одностороннее, двухстороннее |
|
Охлаждение |
естественное |
|
Расположение |
однорядное П |
|
Степень защиты |
до IP54 |
|
Подключение внешних проводников |
кабелем снизу |
|
Рабочая температура, °С |
+1...+40 |
|
Режим работы |
непрерывный |
|
Средний срок службы |
до 30 лет |
Условное обозначение
|
ШРОТ |
ХХХ А |
ХХХ В |
ХХ |
XX |
|
Шкаф распределения оперативного тока |
Номинальный ток аппаратов защиты вводной цепи. |
Номинальное напряжение входное. |
Количество отходящих линий |
Степень защиты. |
Пример условного обозначения: ШРОТ 100 А 220 В 32 41 - шкаф оперативного постоянного тока, номинальный ток аппаратов защиты вводной цепи 100 А, номинальное входное напряжение 220 В, 32 отходящие линии, степень защиты IP41.
