Щит распределения питания автоматики ЩРПА



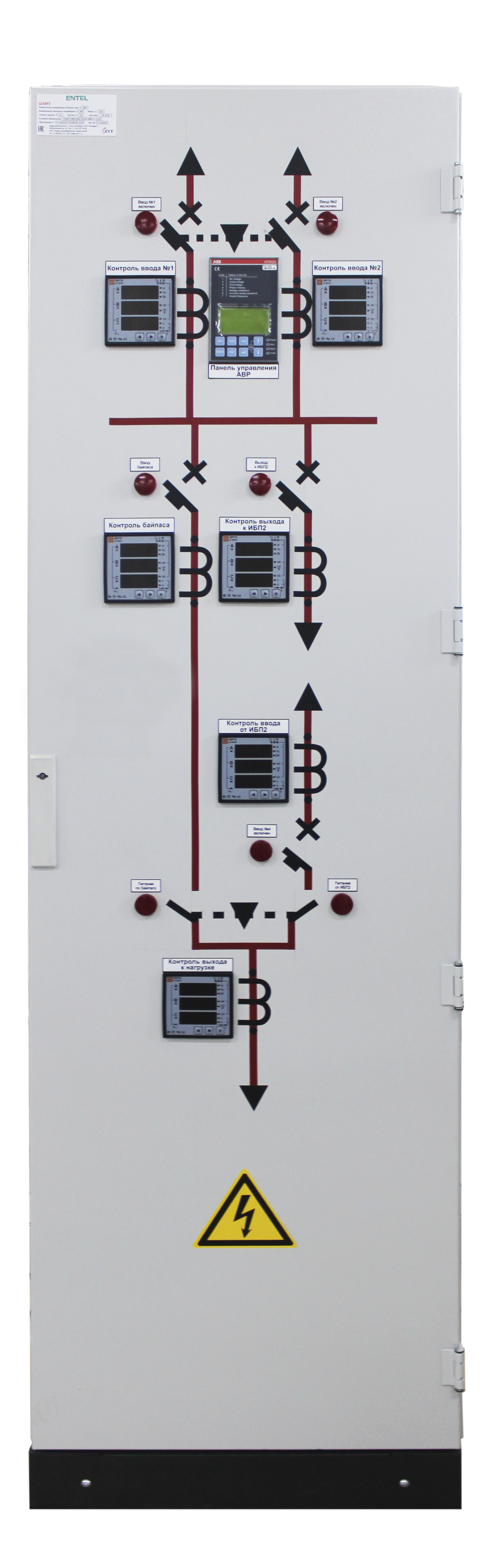

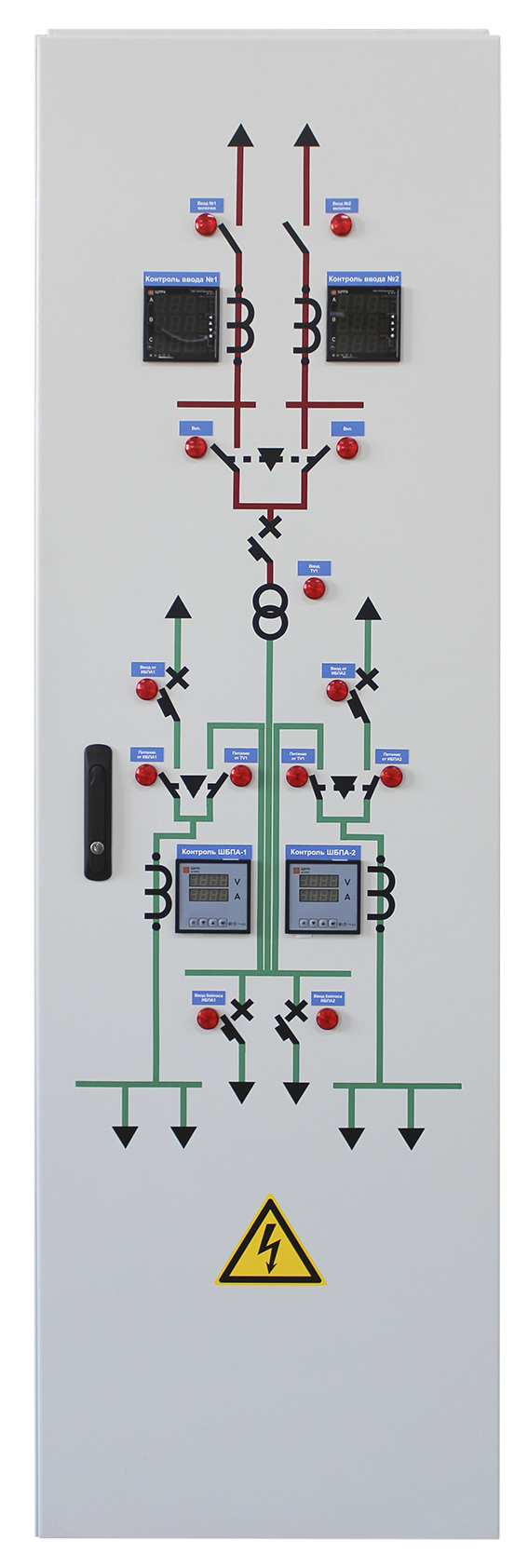

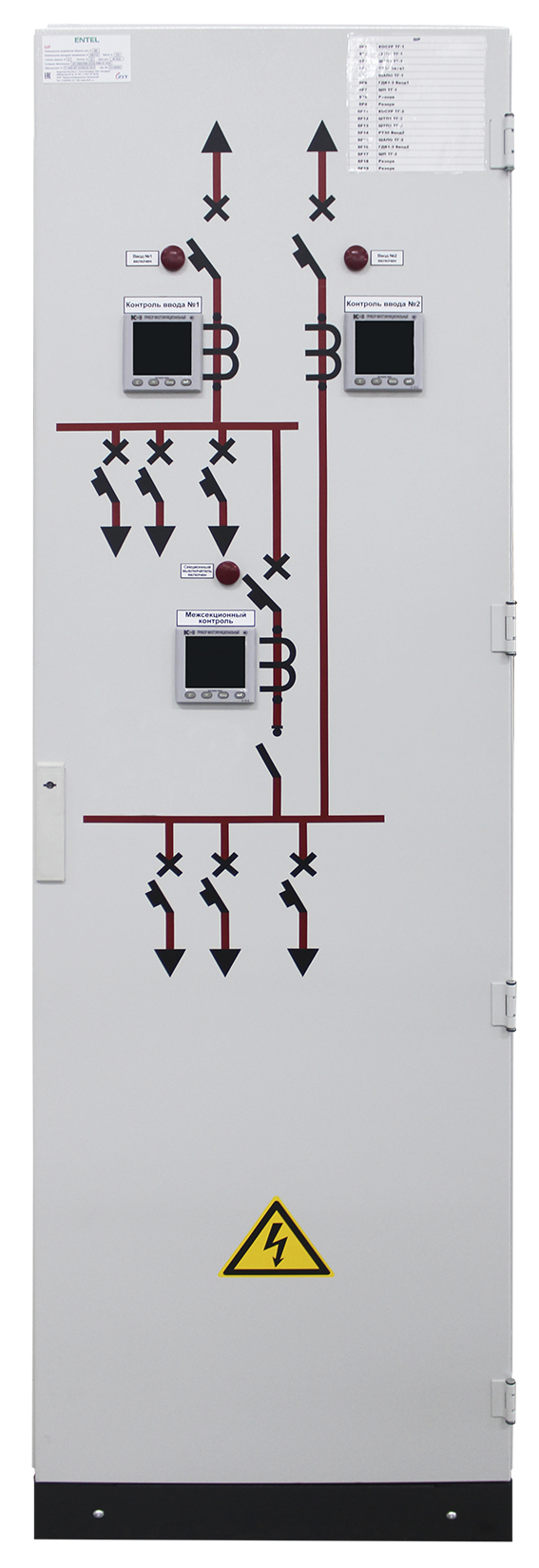

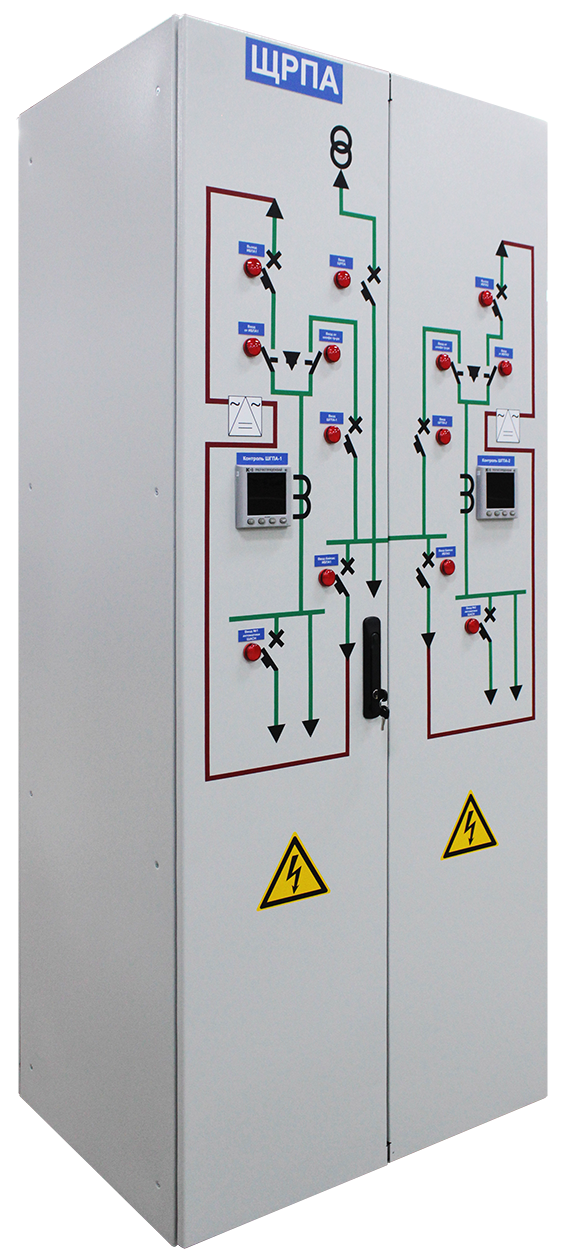

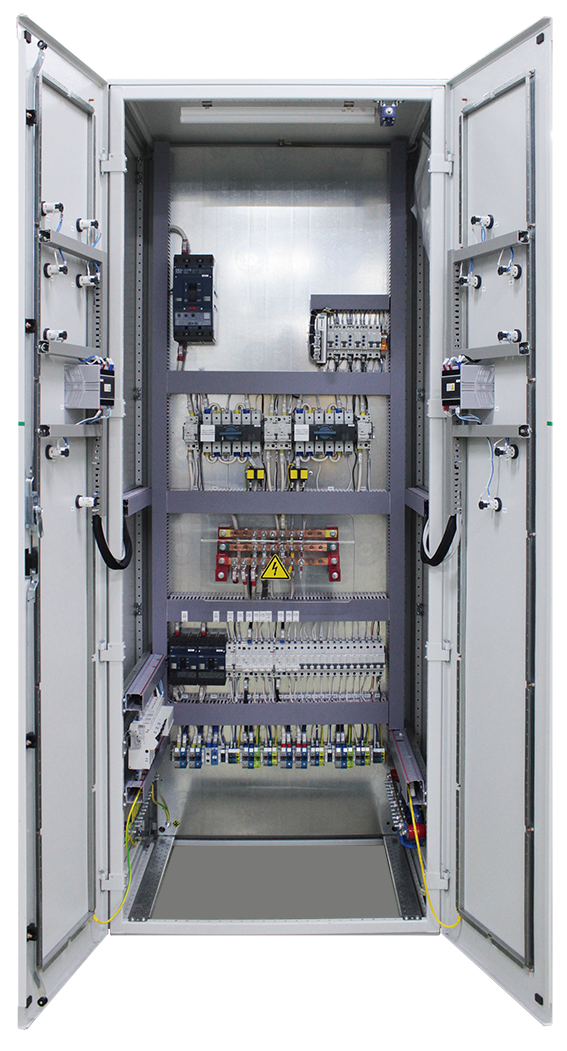

Описание

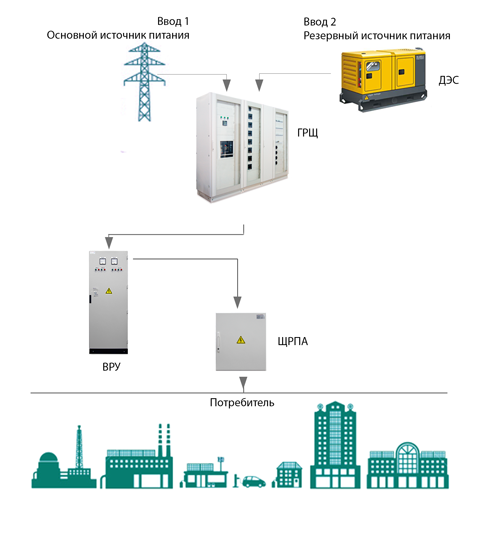

Щит распределительный для питания систем автоматики (ЩРПА) предназначен для распределения питания оборудования системы автоматики от ИБП. ЩРПА включает в себя цепь сервисного байпаса ИБП и защиту от импульсных перенапряжений.



Сертификаты

- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.



Функции

- ввод питания от нескольких источников;
- защита от импульсных перенапряжений;
- сервисный байпас ИБП.



Технические характеристики

Наименование параметра

Возможное значение

Характеристики вводной  цепи  линии сервисного байпаса

Номинальное напряжение, В:

220, 380

Номинальный ток, А:

до 630 А

Род тока:

трехфазный переменный

однофазный переменный

Номинальная частота, Гц:

50

Характеристики вводной  цепи  от ИБП

Номинальное напряжение, В:

220, 380

Мощность ИБП, кВА

300

Род тока:

трехфазный переменный

однофазный переменный

Номинальная частота, Гц:

50, 60

Характеристики выходной цепи  ЩРПА

Номинальное напряжение, В:

220, 380

Номинальная частота, Гц:

50

Номинальный ток отходящих линий (суммарный), А:

до 630 А

Род тока:

однофазный переменный

Общие характеристики

Сопротивление изоляции:

более 1 МОм

Условия  эксплуатации по ГОСТ 15150-69

УХЛ4

УХЛ3

Вид системы заземления

TN-S, TN-С-S, TN-С

Степень защиты

До IP54

Типы электрических соединений функциональных блоков

FFF

Вид разделения по ГОСТ 51321.1-2007:

1

Класс УЗИП

по требованию Заказчика





Условное обозначение

ЩРПА

XXXX

XXXX

XXXX

XX

XXXX

Наименование

Напряжения вход-

ной цепи

Напряжение   вы-

ходной цепи

Номинальный ток аппарата защиты вводной цепи

Степень защиты корпуса

Климатическое ис- полнение и катего- рия размещения

Пример условного обозначения: ЩРПА-0220/0220-0100-41-УХЛ3 – щит распределительный для питания систем  автома- тики, напряжение входной цепи  220  В, напряжение выходной цепи  220  В, номинальный ток аппарата защиты вводной цепи  100 А, степень защит  корпуса  IP41, климатическое исполнение УХЛ3.



Опции

Наименование опции

Артикул

Система  внутреннего освещения шкафа,  которая автоматически включается при  открывании дверцы шкафа ЩРПА и выключается после ее закрытия

ЩРПА.ВО

Дополнительный комплект  документации

ЩРПА.КД

Система  удаленного мониторинга, в функциональные возможности которой входят:  отображение мне- мосхемы ЩРПА в реальном времени, мониторинг технических характеристик вводных и отходящих ли- ний, режим  работы ЩРПА; хранение и передача данных. Пример мнемосхемы приведен ниже

ЩРПА. СМИУ

Комплект ЗИП

ЩРПА. ЗИП

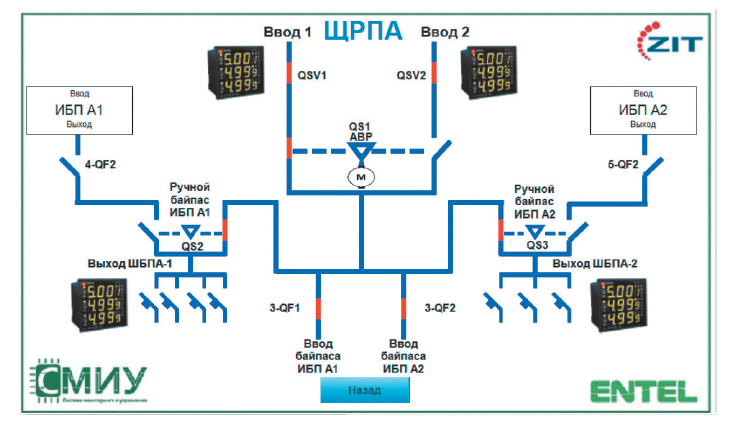

Пример мнемосхемы удаленного мониторинга ЩРПА.СМИУ
