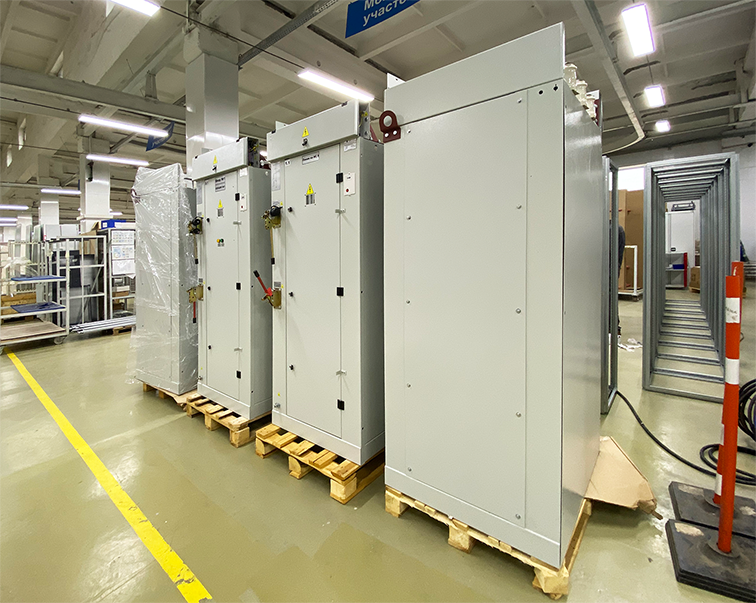

Описание
Комплектные распределительные устройства из камер одностороннего обслуживания типов КСО-216, КСО-216.1 (КРУ) предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- устойчивость к взлому;
- огнестойкость;
- пожаробезопасность;
- сейсмостойкость;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
|
|
КСО-216 |
КСО-216.01 |
|
Номинальное напряжение, кВ |
6; 10 |
|
|
Номинальное рабочее напряжение, кВ |
7,2; 12 |
|
|
Номинальный ток главных цепей (кроме камер КСО с выключателями нагрузки), А |
400; 630; 1000; 1600 |
400; 630; 1000 |
|
Номинальный ток главных цепей камер КСО с выключателями нагрузки, А: |
||
|
- при частоте 50 Гц |
400 |
|
|
- при частоте 60 Гц |
320 |
|
|
Номинальный ток трансформаторов тока |
50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1500 |
50; 75; 100; 150; 200; 300; 400; 600; 800; 1000 |
|
Номинальный ток сборных шин, А |
630; 1000; 1600 |
630; 1000 |
|
Номинальный ток шинных мостов, А |
630; 1000; 1600 |
630; 1000 |
|
Номинальный ток отключения высоковольтного выключателя при частоте 50 Гц, кА |
12,5; 20; 31,5 |
|
|
Ток электродинамической стойкости, кА |
51 |
|
|
Ток термической стойкости ,кА |
20 |
|
|
Время протекания тока термической стойкости, с: |
||
|
- для камер на токи 630 А (кроме камер с выключателями нагрузки); |
2 |
|
|
- для камер на токи 1000 и 1600 А; |
3 |
|
|
- для камер с выключателями нагрузки |
1 |
|
|
Номинальное напряжение вспомогательных цепей, В: |
||
|
- цепи защиты, управления и сигнализации постоянного и переменного тока |
220 100 |
|
|
цепи трансформаторов напряжения (защиты, измерения, учета АВР) - цепи освещения: камер КСО снаружи камер КСО - цепи трансформаторов собственных нужд |
36 220 220; 380 |
|
|
Ток плавкой вставки силового предохранителя, А |
2; 3,2; 548; 10; 16; 20; 31,5; 160 |
|
|
Габаритные размеры, мм: |
|
|
|
- высота каркаса |
2300 |
|
|
- высота со сборными шинами |
2780 |
|
|
- глубина с сетчатыми ограждениями |
1340 |
|
|
- глубина каркаса |
1100 |
|
|
- ширина |
1000 (1200) |
750 |
|
Масса, кг |
не более 500 |
|
Классификация исполнений
|
Наименование признаков классификации |
Исполнение |
|
Вид камер КСО в зависимости от устанавливаемой аппаратуры |
с высоковольтными выключателями BB/TEL, приводом ППО-10,ВПМ-М-10, приводом ПЭ11, ВВТЭ-М-10, встроенным электромагнитным приводом и др.; |
|
с силовыми предохранителями ПКТ и ПКН; |
|
|
с выключателями нагрузки ВН-10 с приводом ПР; |
|
|
с трансформаторами напряжения НОМ,НАМИТ, НТМИ, ЗНОЛ; |
|
|
с разъединителями РВ,РВЗ,РВФЗ, с приводами ПР-10; |
|
|
с силовыми трансформаторами ТМ-25,ТМ-40, ТСКС-40; |
|
|
с кабельными сборками; |
|
|
с разрядниками или ограничителями перенапряжений; |
|
|
со статическими конденсаторами; |
|
|
с аппаратурой собственных нужд. |
|
|
Уровень изоляции по ГОСТ 1516.1 |
с нормальной изоляцией |
|
Наличие изоляции токоведущих шин главных цепей |
с неизолированными шинами |
|
Система сборных шин |
с одной системой сборных шин |
|
Вид линейных высоковольтных вводов (присоединений) |
с кабельным присоединением; с шинным присоединением, с неразделенными фазами |
|
Степень защиты по ГОСТ 15254 |
IP20-для наружных оболочек фасада и боковых сторон камер; |
|
IP30-для боковых стенок крайних в ряду камер; |
|
|
IР00- для остальных частей камер КСО |
Условное обозначение
Структура условного обозначения камер сборных КСО-216, КСО-216.01
КСО-ХХХХ-ХХ-ХХХ-XX ТУ 3414-003-61938140-2016
|
КСО- |
камера сборная одностороннего обслуживания |
|
ХХХХ-
|
Модификация: |
|
- 216 - камера шириной 1000 мм |
|
|
- 216.01 - камера шириной 750 мм |
|
|
ХХ- |
- конструктивное исполнение схемы главных цепей (номер схемы, номинальный ток главных цепей, А) |
|
ХХХ- |
климатическое исполнение и категория размещения |
|
ХХ |
условное обозначение технических условий |
Пример условного обозначения: КСО-316-12-630ТН-УЗ ТУ 3414-003-61938140-2016 – камера сборная одностороннего обслуживания, модификация 316, схема главных цепей 12, климатическое исполнение УЗ.
Конструктивные особенности

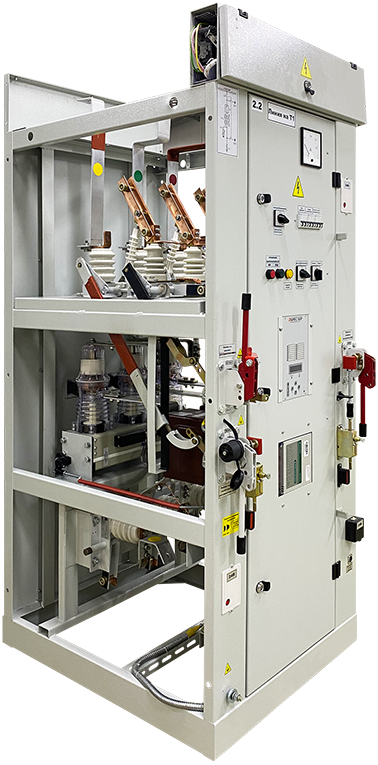

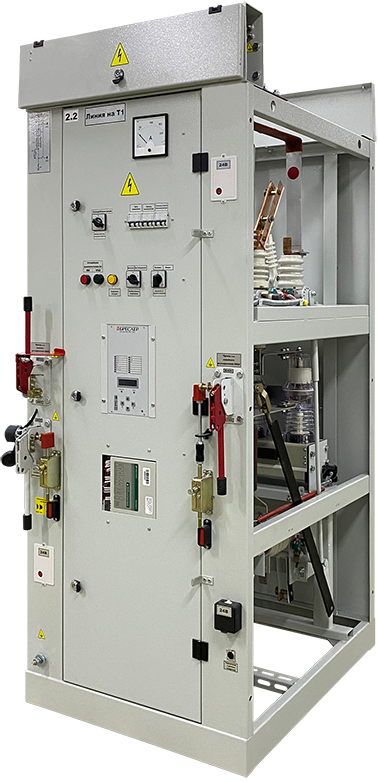

Конструкция КСО-216, КСО-216.01

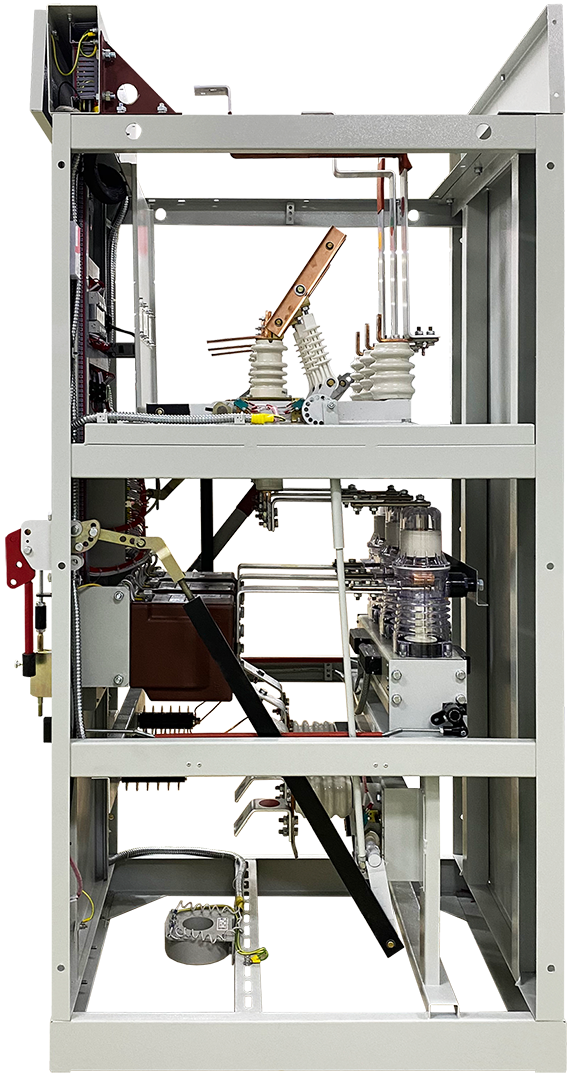

Камеры типа КСО-216, КСО-216.01 унифицированы и независимо от схем электрических соединений главных цепей имеют аналогичную конструкцию основных узлов. Корпус камеры представляет собой металлическую сборно-сварную конструкцию и с целью локализации возможных внутренних повреждений разделен на четыре отсека:
I – отсек сборных шин;
II – отсек силового выключателя;
III – отсек релейной защиты и автоматики; IV – отсек ввода (вывода).
Внутри отсеков ввода (вывода), силового выключателя, сборных шин установлена аппаратура главных цепей:
- вакуумный выключатель;
- трансформаторы тока, напряжения;
- предохранители;
- линейный и шинный разъединители;
- нелинейные ограничители перенапряжений.
В отсеке релейной защиты и автоматики установлены:
- приборы контроля и учета электроэнергии,
- реле защиты, управления и сигнализации;
- клеммный ряд.
Между отсеком релейной защиты и автоматики и отсеком силового выключателя установлен съёмный металлический экран со смотровым окном, предотвращающий доступ в зону высокого напряжения при осмотре отсека релейной защиты и автоматики.
Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки, не допускающие:
– включения заземляющих ножей шинного разъединителя при включенных главных ножах;
– включения главных ножей шинного разъединителя при включенных заземляющих ножах;
– включения заземляющих ножей линейного разъединителя при включенных главных ножах;
– включения главных ножей линейного разъединителя при включенных заземляющих ножах;
– включения выключателя (электрическая блокировка) при коммутации шинным разъединителем и нахождении главных ножей шинного разъединителя в промежуточном по- ложении;
– оперирования приводом главных ножей шинного разъединителя при включенном выключателе;
– включения выключателя (электрическая блокировка) при коммутации линейным разъединителем и нахождении главных ножей линейного разъединителя в промежуточном положении;
– оперирования приводом главных ножей линейного разъединителя при включенном выключателе;
– включения выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин.
