Устройство гарантированного питания БК УГП



Описание

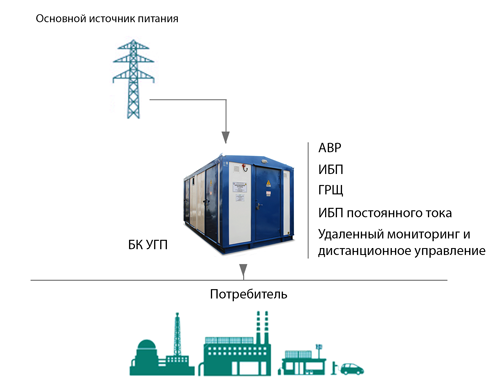

Устройства гарантированного питания (УГП) различных модификаций в блок-контейнерах предназначены для обеспечения бесперебойного электроснабжения вспомогательных систем, а также систем автоматизации сложныхтехнических устройств, несанкционированного прерывания электроснабжения, которое критично для технических процессов. В УГП электропитание подается от двух секций шин КТП – это необходимо для обеспечения надежности и непрерывности питания автоматики и силовой нагрузки. В УГП предусмотрено резервирование основного источника питания. Ввод резервного источника питания осуществляется автоматически, если контролируемое качество электроэнергии на основном вводе в УГП не отвечает заданным параметрам или отсутствует при допустимом качестве электроэнергии на резервном вводе. В случае неудовлетворительного качества электроэнергии на обоих вводах питание нагрузки будет осуществляться от источников бесперебойного питания с использованием энергии аккумуляторных батарей.
Вспомогательные системы обеспечивают температурный режим в УГП, мониторинг и передачу данных о состоянии основных систем УГП, пожарной сигнализации и другие функции, обеспечивающие работу УГП. Расчетные сроки службы УГП - не менее 20 лет.



Сертификат

- ТР ТС;
- промышленная безопасность;
- устойчивость к взлому;
- огнестойкость;
- пожаробезопасность;
- сейсмостойкость;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.



Опции

В зависимости от функциональных требований УГП дополнительно могут оснащаться:
- системой автоматического пожаротушения;
- дополнительными местами для установки оборудования эксплуатирующей организации. При этом к дополнительным местам может быть проложена вся необходимая кабельная канализация;
- АРМ оператора;
- телефонией;
- изолирующим трансформатором в вводной цепи.
Опционными позициями поставки блочно-модульного здания являются:
- раскладной стул и стол;
- защитные конструкции от грызунов, устанавливаемые на внешние блоки кондиционеров;
- стенды для схем оперативных цепей;
- комплект ЗИП (номенклатура и количество позиций комплекта ЗИП оговариваются на стадии проектирования);
- первичные средства пожаротушения.



Область применения

Применяется в нефте и газодобывающих станциях.



Технические характеристики

- УГП монтируются в блочно-модульное здание с сейсмостойкостью по MSK – 64 - до 9 баллов;
- климатическое исполнение УГП по ГОСТ 15150-69 – У, ХЛ, УХЛ, категория размещения 1, что соответствует абсолютной минимальной температуре воздуха внешней среды до минус 60°С, абсолютной максимальной температуре воздуха внешней среды до плюс 45 °С.
- при необходимости УГП может быть разделен на несколько отсеков, таких как инженерный отсек, аккумуляторный отсек, отсек операторской, отсек электростанции и т.д.
- Для блочно-модульного здания УГП может быть применено любое цветовое решение. При оформлении опросного листа достаточным будет указать код цвета из таблицы цветов RAL.
- При необходимости защиты от вторичных проявлений молнии, помех и перенапряжений в вводных цепях УГП устанавливаются УЗИП (устройства защиты от импульсных перенапряжений).
- Высота установки над уровнем моря УГП до 2000 м.
- Контур заземления, как правило, выполняется по периметру здания из полосы оцинкованной 5х40 ГОСТ 535-09 или стальной полосы 40х4 мм на высоте 300 мм над уровнем пола и соответствует требованиям ПТЭЭП и главе 1.7 ПУЭ.
- Система управления микроклиматом реализована на микропроцессорных устройствах. Специально для УГП разработана система управления микроклиматом СМИУ, которая работает в двух режимах автоматическом и ручном, а аппаратный комплекс поддерживает практически все протоколы связи.
- В УГП предусмотрен обогрев приводов воздушных заслонок и затвора дверей от промерзания. Обогрев осуществляется греющим кабелем и управляется системой микроклимата как в ручном, так и в автоматическом режиме.
- В УГП могут быть использованы следующие типы конвекторных обогревателей: инфракрасные, масляные и электрические.
- Подвод внешних силовых и контрольных кабелей в блочно-модульное здание УГП осуществляется:
- сбоку (ввод с эстакады) посредством кабельного ввода;
- снизу в панелях фальшполов (ввод кабелей проложенныхпод землёй);
- снизу под основанием УГП;
- сверху (башня ввода).
- Блочно-модульные здания УГП комплектуются средствами индивидуальной защиты. Перечень средств индивидуальной защиты в электроустановках соответствует СО153-34.03.603-2003 «Инструкция по применению и испытанию средств защиты, используемых в электроустановках».
- В УГП широкое применение получили ИБП, имеющие модульную структуру. Такие ИБП состоят из шкафа, силовых модулей ИБП, совмещающих функции статического переключателя байпаса и модуля управления. Благодаря модульной структуре облегчается ремонт и обслуживание ИБП. Конструкция ИБП предусматривает автоматический и сервисный байпасы. При необходимости управления по сети Ethernet в ИБП устанавливаются сетевые адаптеры с поддержкой протоколов SNМP/HTTP/Telnet.



Пожарно-технические характеристики

Степень огнестойкости

Класс конструктивной пожарной опасности

Класс функциональной пожарной опасности

Категория здания

IIIа

С0

Ф5.1

В4



Условное обозначение

УГП

ХХХ/ХХХ

ХХХ

ХХХ

ХХХ/ХХХ

ХХХ

Наименование

Номинальное входное напря- жение/Номинальное выходное напряжение, В

Номинальная мощность ИБПА, кВА

Номинальная мощность ИБПС, кВА

Номинальная емкость АБ ИБПА/ ИБПС, Ач

Климатическое исполнение и категория разме- щения по ГОСТ 15150-69

Пример условного обозначения:  УГП-380/380(220)-050-018-100/014-УХЛ1 – устройство гарантированного  питания с номинальным входным/выходным напряжением 380/380(220) В, номинальной мощностью ИБПА 50 кВА, номинальной мощностью ИБПС 18 кВА, номинальной емкостью АБ ИБПА/ИБПС 100/14 А*ч, климатическое исполнение УХЛ1.
