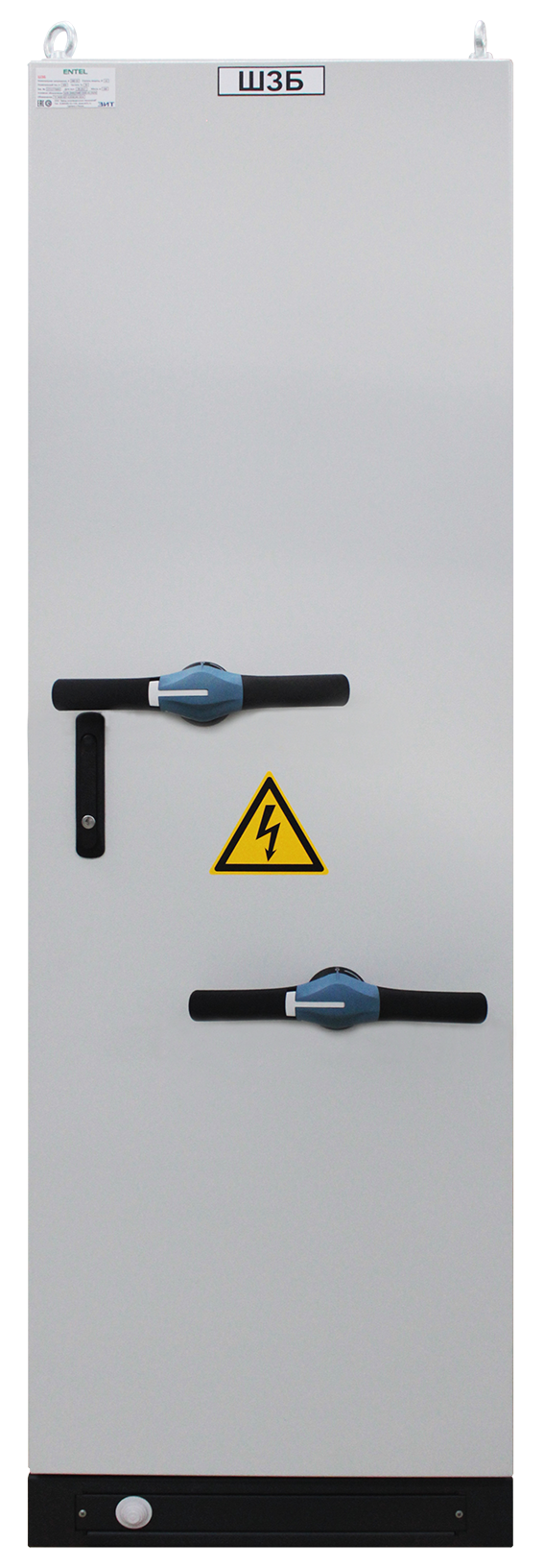

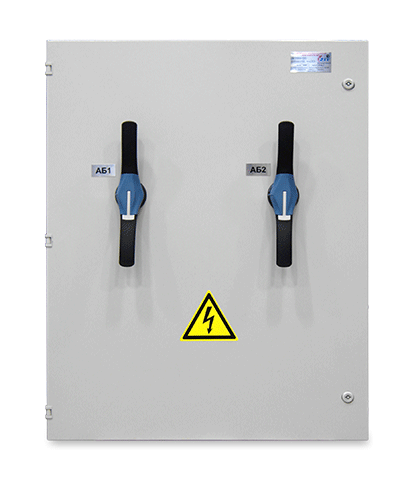

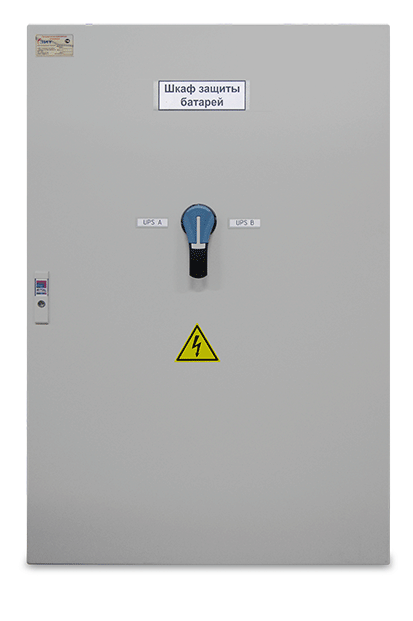

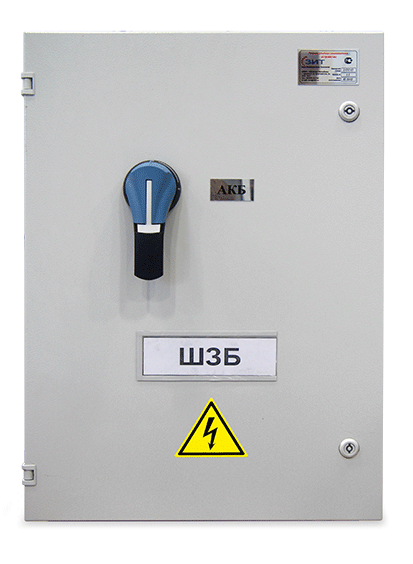

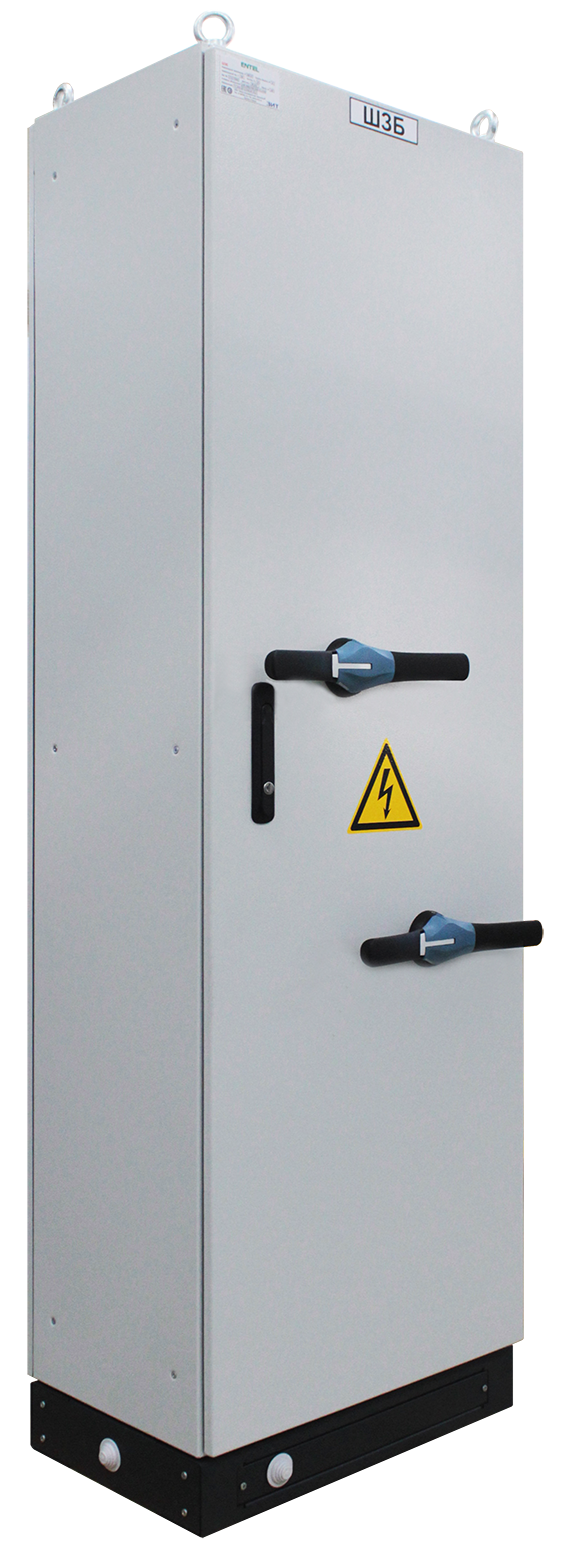

Шкаф защиты батарей (ШЗБ)



Описание

Шкаф защиты батарей (ШЗБ) предназначен для защиты аккумуляторных батарей (АКБ) от токов короткого замыкания в цепи постоянного тока. Защиту АКБ ШЗБ обеспечивает путем разрыва цепи постоянного тока при протекании через него тока выше допустимого.
ШЗБ имеет два исполнения:

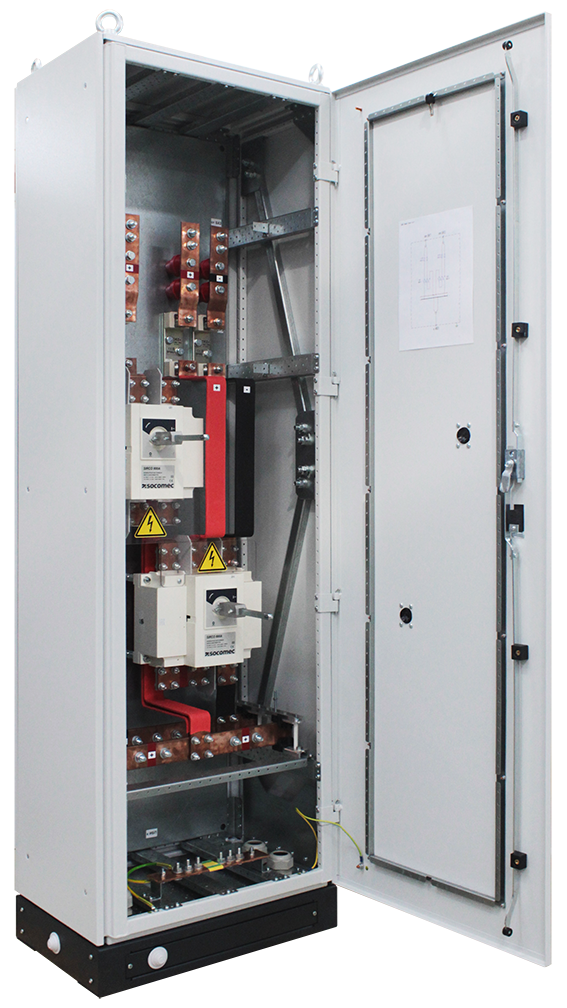

- с автоматическим выключателем;

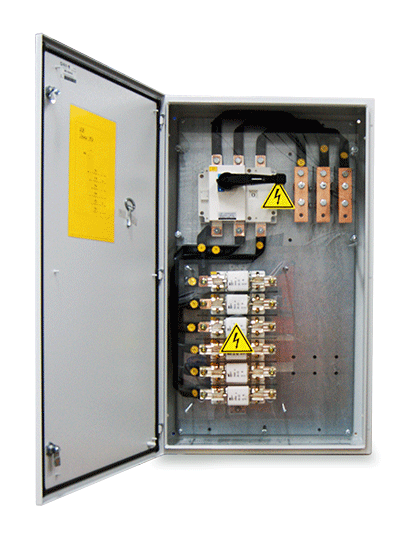

- с автоматическим выключателем и плавкими вставками для защиты оборудования.



Опции

- комплект ЗИП (предохранители);
- антивандальное исполнение;
-мониторинг состояния аппаратов защиты;
- светодиодная сигнализация;
- защита от глубокого разряда;
- удаленное отключение АКБ.



Область применения

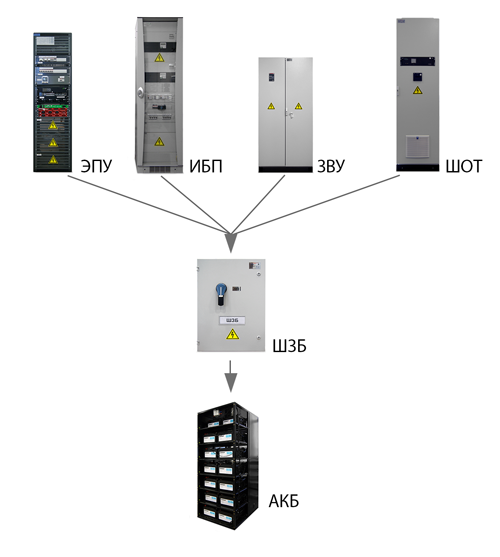

Системы бесперебойного энергоснабжения, где в качестве резервного источника питания исполь­зуются аккумуляторные батареи; в электрических сетях постоянного тока; в системах оперативного питания постоянного тока.



Сертификаты

Сертификат соответствия техническому регламенту таможенного союза (ТР ТС).



Технические характеристики

Номинальное напряжение (DC), В

400, 500, 600

Номинальный ток одной линии,  А

100, 125, 160, 200, 250, 315, 400

Количество линий в ШЗБ

1 - 5

Степень защиты по ГОСТ 14254-80

до IP55

Рабочая температура окружающей среды,  °C

от -15 до +40

Относительная влажность воздуха,  при температуре окружающей среды +25 °C

не более 80%

Атмосферное давление, кПа

84,0 - 106,7



Условное обозначение

Значение

Описание

ШЗБ

Шкаф защиты батарей

ХХХ-

Номинальное напряжение

ХXX-

Номинальный ток

ХХХ

Климатическое исполнение

Х

Категория размещения

Пример условного обозначения ШЗБ 400-40-УХЛ3 - шкаф  защиты батарей с номинальным постоянным напряжением 400 В номинальным током 40 А, для установки в помещении с искусственно регулируемыми климатическими условиями
