Комплектные распределительные устройства КРУ-К-ЗИТ



Описание

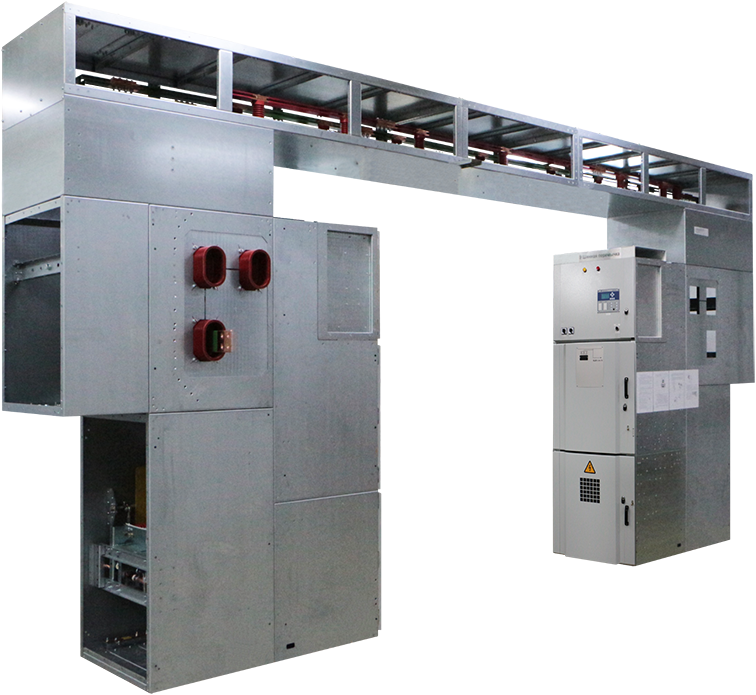

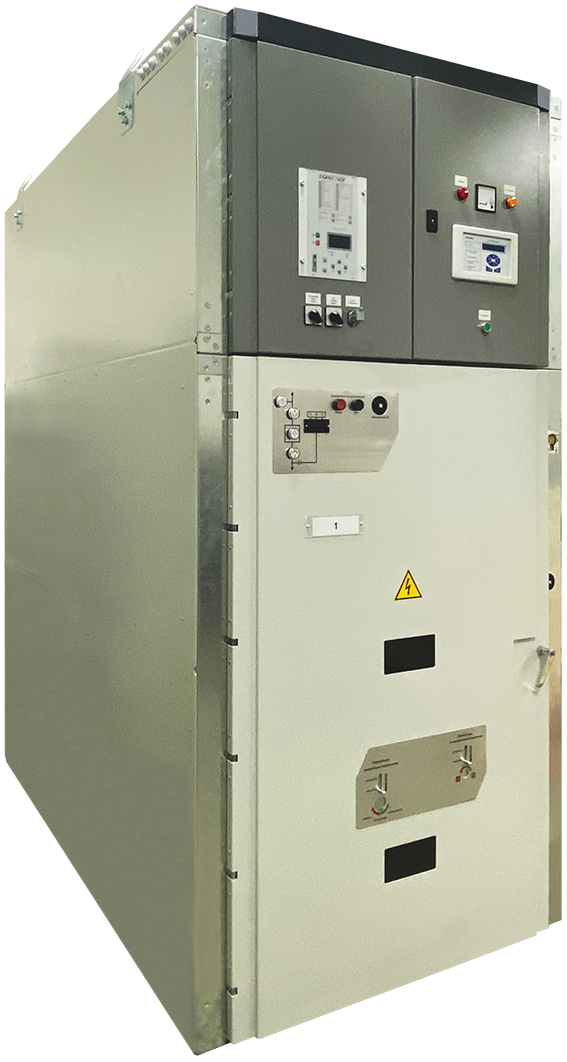

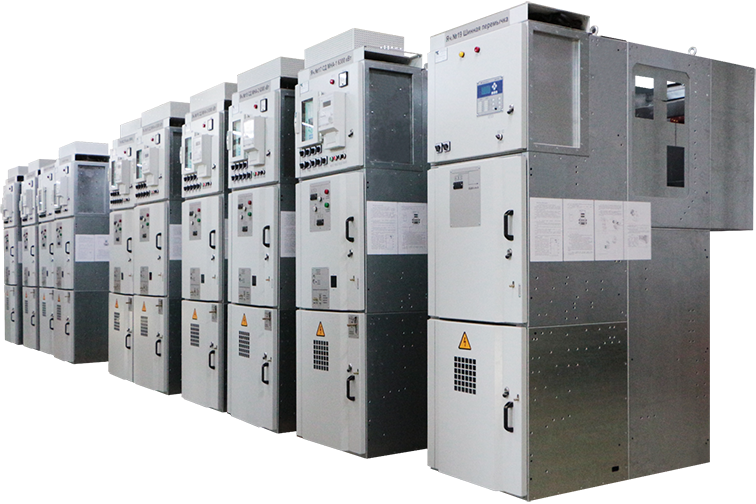

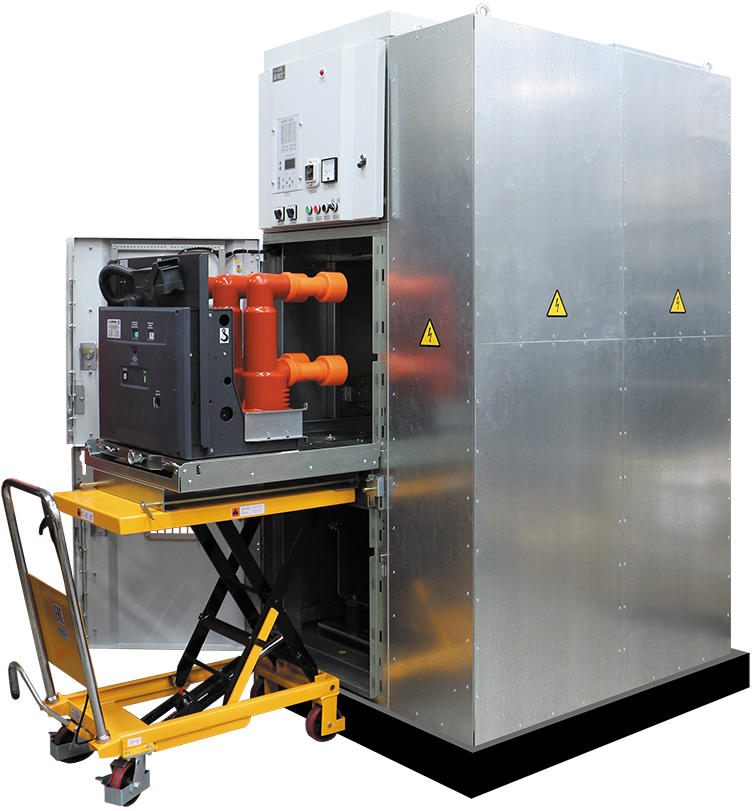

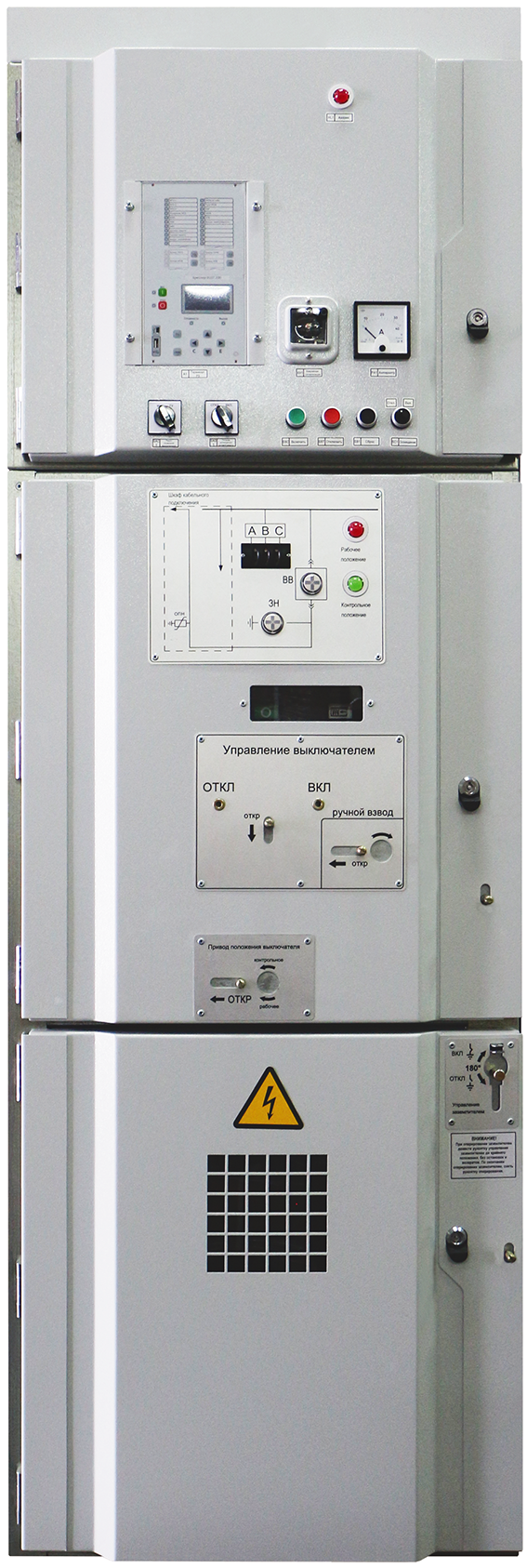

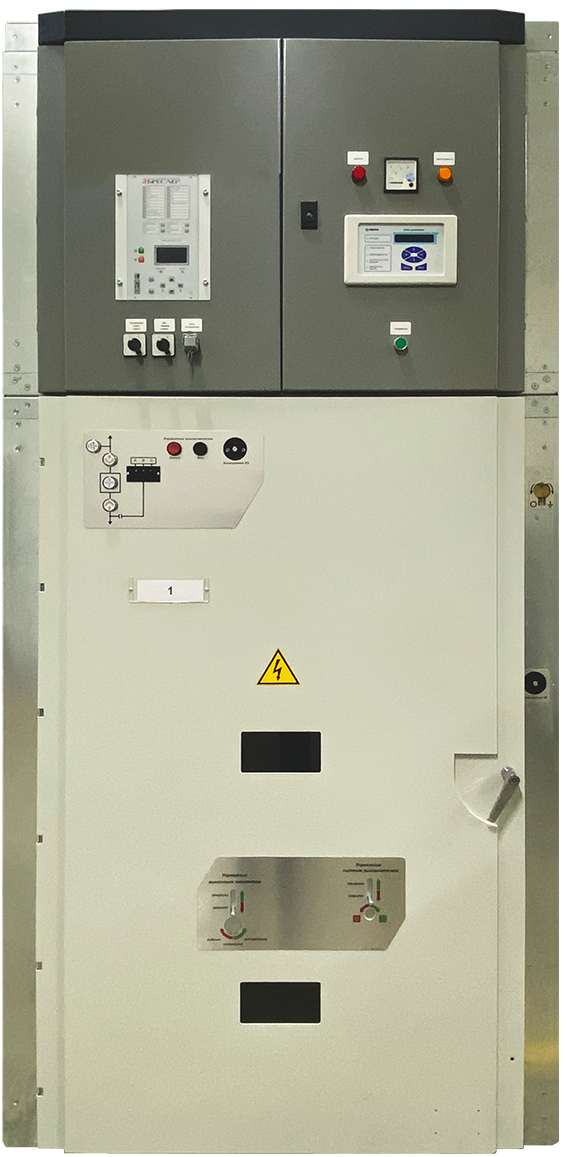

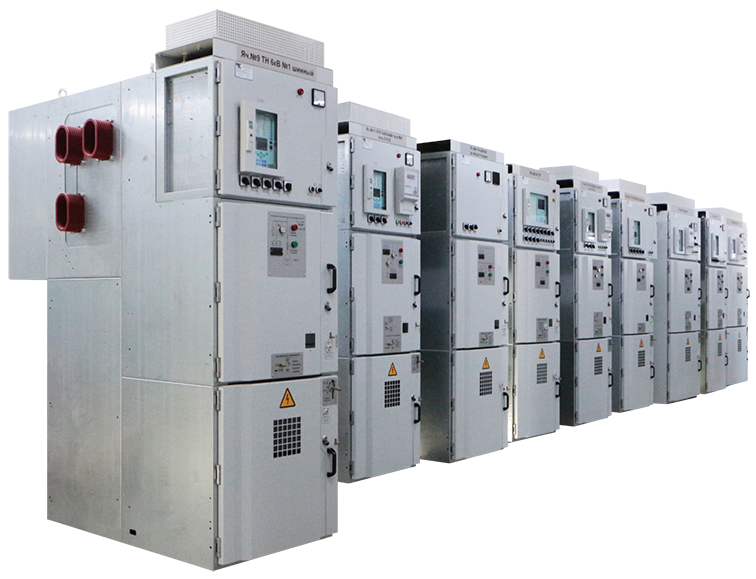

 Комплектное распределительное устройство (КРУ) типа К-ЗИТ предназначено для приема и распределения электрической энергии частотой 50 Гц напряжением 6 и 10 кВ.

КРУ серии К-ЗИТ соответствует требованиям ГОСТ 14693 и ТУ 3414-002-61938140-2016.

КРУ предназначены для работы:

- в помещениях, безопасных в отношении пожара или взрыва;

- в условиях отсутствия действия газов, паров и химических отложений, вредных для изоляции;

- в условиях отсутствия действия газов, насыщенных токопроводящей пылью.







Пример условного обозначения

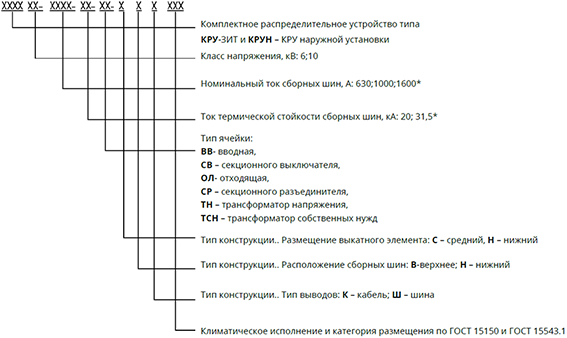

Условное обозначение

КРУ-ЗИТ 10-630-20-ВВ-СВШ-У3

Установка

Внутренняя

Класс напряжения, кВ

10

Номинальный ток сборных шин, А

630

Ток термической стойкости сборных шин, кА

20

Тип ячейки

ВВ- вводная

размещение выкатного элемента

С – средний

расположение сборных шин

В-верхнее

тип выводов

Ш – шина

Климатическое исполнение и категория размещения по ГОСТ 15150 и ГОСТ 15543.1

У3 для КРУ

УХЛ1 для КРУН







Технические характеристики



Наименование параметра

Значение

Номинальное напряжение, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальный ток, А:



- главных цепей КРУ.

технические характеристики на номинальные токи от 2000 А до 4000 А включительно предоставляются по запросу в отдел проектных продаж sales@zit21.ru

630; 800; 1000; 1250; 1600; 2000, 2500, 3150, 4000

- сборных шин

технические характеристики на токи сборных шин от 2000 А до 4000 А включительно предоставляются по запросу в отдел проектных продаж sales@zit21.ru

630, 1000, 1250, 1600; 2000, 2500, 3150, 4000

Номинальный ток трансформаторов тока, А

100; 200; 300; 600; 800; 1000; 1200; 1500; 2000; 3000; 4000

Номинальный ток отключения силового выключателя, кА.5

технические характеристики на номиналы 25 и 40 кА предоставляются по запросу в отдел проектных продаж sales@zit21.ru

20; 25; 31,5; 40

Ток термической стойкости, кА

20; 25; 31,5; 40

Длительность протекания тока термической стойкости, с:



- главных токоведущих цепей

3

- цепей заземления

1

Ток электродинамической стойкости, кА

51, 64

Номинальные напряжения цепей управления и сигнализации, В:



– при постоянном токе

24; 110; 220

– при переменном токе

220

– цепей освещения (переменного тока)

220

Срок службы, лет, не менее

30

Степень защиты по ГОСТ 14254-96

Степень защиты КРУ стандартного исполнения IP 31

Защищенное исполнение IP30; IP31; IP40; IP41
