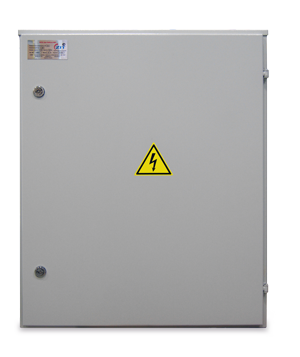

Шкаф телемеханики (ШТМ)



Описание

Шкаф телемеханики (ШТМ) является программируемым интеллектуальным устройством и используется в качестве аппаратуры телемеханики в составе автоматизированной системы диспетчерского контроля и управления энергетики.

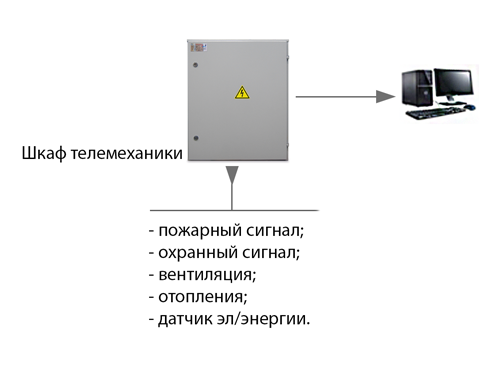

ШТМ предназначен для сбора, обработки и передачи информации о функционировании основного и вспомогательного оборудования объекта электроэнергетики.
В состав стандартного шкафа входят:
– промышленный компьютер (ПК);
– панельный монитор;
– выдвижная клавиатура;
– коммутатор;
– сервер портов RS-232 / 422 / 485;
– 2 индустриальных коммутатора Ethernet;
– контроллер;
– модули ввода/вывода дискретных сигналов;
– дублированная система питания 220В AC/DC.



Область применения

Системы учёта энергоресурсов и телемеханики объектов электроэнергетики, промышленные  предприятия, крупные  торгово - развлекательные комплексы.



Функции

- сбор (измерение), первичная обработка и регистрация текущей аналоговой и дискретной информации;
- телеуправление коммутационными аппаратами из удаленного диспетчерского пункта;
- сбор данных с измерительных устройств, контроллеров сбора дискретной информации и телеуправления;
- обработка, хранение и визуализация информации с возможностью представления текущей и архивной информации на ПК дежурного оперативного персонала;
- организация сети информационного обмена между компонентами системы, а также маршрутизация данных телемеханики в системе внешней связи;
- передача оперативных данных по цифровым каналам связи в необходимых объемах в диспетчерские пункты.



Функции

- измерение и передача параметров текущего режима работы энергообъекта (ТИ);

- регистрация и передача состояния сигналов телесигнализации (ТС);

- прием и исполнение команд телеуправления (ТУ) с выполнением алгоритмов оперативных и технологических блокировок;

- выполнение алгоритмов автоматического управления (АВР, АПВ и т.д.);

- выполнение функций регистратора аварийных событий (РАС)    (опционально);

- выполнение функций сервера времени (опционально);

- запись архива данных на энергонезависимую память;

- возможностью копирования данных на съемный носитель (опционально).



Сертификаты

- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.



Преимущества

- централизованное автоматизированное управление от главного контроллера;
- архивирование данных;
- контроль состояния оборудования и технических параметров;
- формирование отчетной документации.

Опции

– шкаф кроссовый оптический;
– устройство синхронизации времени с GPS антенной;
– система внутренней диагностики оборудования шкафа;
– ключ управления коммутационными аппаратами;
– ключ разрешения обхода блокировки;
– модули аналогового ввода 0-20мА;
– блок бесперебойного питания;
– GSM-модем;
- Wi-Fi роутер;
- система мониторинга и управления (СМИУ);
- комплект ЗИП.



Технические характеристики

Количество сигналов телеизмерения (ТИ)

до 1024

Количество сигналов телесигнализации (ТС)

до 288

Количество сигналов телеуправления (ТУ)

до 96

Цикл опроса и передачи данных по каналам ТМ

1 с

Погрешность измерения

не хуже 0,5 %

Точность привязки меток времени

не хуже 1 мс

Объем встроенной энергонезависимой памяти

от 80 Гб

Объем съемной энергонезависимой памяти

до 2 Гб

Степень защиты

IP54

Питание, два ввода

=220 В или ~220 В



Условное обозначение

ШТМ-

ХХХХ/

ХХХХ-

ХХХХ-

ХХ

ХХХХ

Наименование

Номинальное входное напряжение, В

Номинальное выходное напряжение, В

Номинальный ток, А

Степень защиты, IP

Климатическое исполнение и категория размещения

Пример условного обозначения ШТМ–0380/0220-0320-41 УХЛ3 - шкаф телемеханики с номинальным входным напряжением 380  В, выходным напряжением 220  В, номинальным током  320  А, степень защиты шкафа  IP41, для установки в помещении с искусственно-регулируемыми климатическими условиями.
