СМИУ



Описание

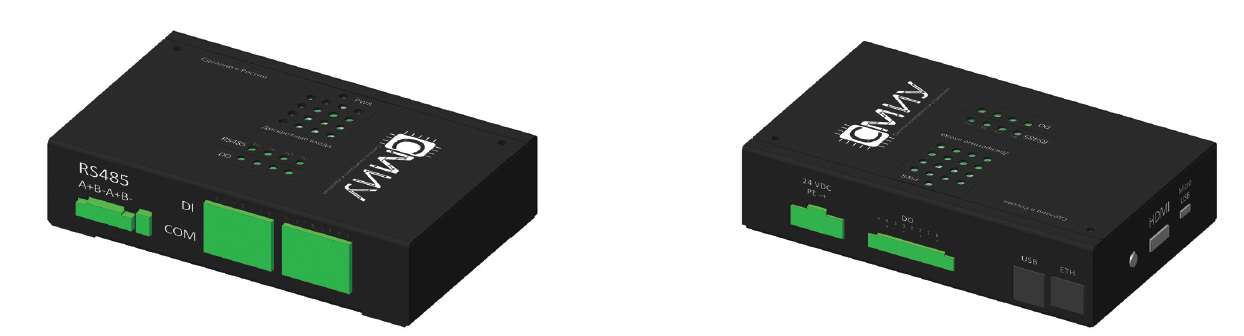

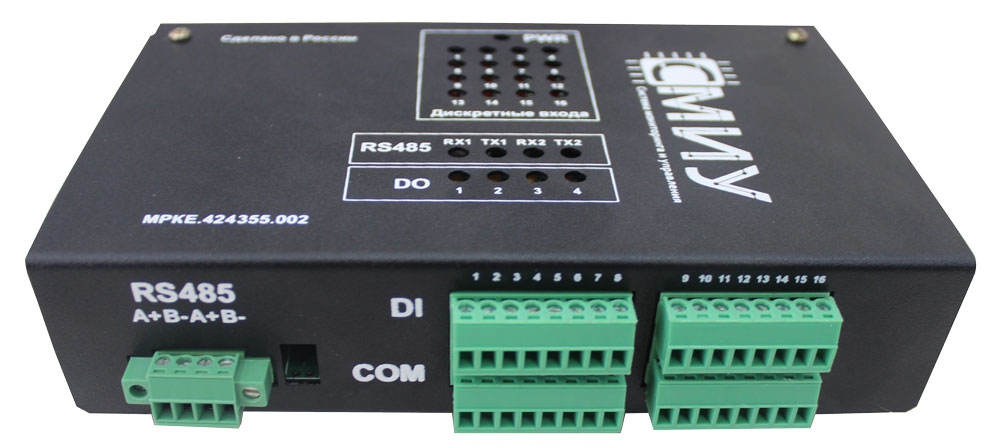

Система мониторинга и управления (СМИУ) – универсальный программируемый логический контроллер (ПЛК) с программно-математическим обеспечением, разработанным на базе ОС Linux. Контроллер предназначен для промышленной автоматизации.
Коммуникационные интерфейсы:
- порт RS-485;
- порт 1-Wire;
- порт Ethernet;
- порт USB;
- дискретные входы;
- выход «Сухого контакта».
Виды исполнения:
- удаленный мониторинг и управление (WEB) - предназначен для пользования всем функционалом удаленно;
- промышленное исполнение - состоит из одного блока ПЛК.



Сертификаты

- ТР ТС;
- свидетельство о государственной регистрации програм-
мы для ЭВМ.

Преимущества

- высокая производительность;
- возможность применения в системах разного уровня;
- возможность удаленного мониторинга.

Опции

- датчик влажности;
- датчик температуры;
- сенсорная панель оператора.



Технические характеристики

Наименование параметра

Значение

Напряжения питания

DC 18-36  В (24 В номинальное)

Потребляемая мощность

10 Вт без сенсорной панели оператора

30 Вт с сенсорной панелью оператора

ОС

Debian  Linux 7.0

Поддерживаемые протоколы

Modbus RTU/ASCII, Modbus TCP, EtherCat, ProfiNet  IO, JBus, MQTT, HTTP, SFTP, SCP

Центральный процессор

Количество ядер:  4

Частота ядра:  900 МГц

Видеоускоритель

Broadcom VideoCore  IV 250 МГц

Оперативная память

1 Гб SDRAM

ПЗУ

От 8 Гб до 128 Гб

Порты

Ethernet 10/100, 2 x USB 2.0, 2 x RS-485, 1-Wire

Дискретные входы

12

Дискретные выходы

2 типа «Сухой контакт»

Гальваническая изоляция

2.5 кВ

Хранение данных

Реляционная база  данных SQLite

Условия  эксплуатации*

-20 °C..60 °C

Экран

Разрешение: 800x480 пикселей

Сенсор: Емкостный

* Для промышленного исполнения.



Условное обозначение

SMIU

ХХХХХХХ

ХХ

Х

Х

СМИУ

Исполнение:

PLC – промышленное;

DISPLAY –   удаленный  мониторинг  и управление (WEB).

Входное напряжение, В

Размер в дюймах

Модификация

Пример условного обозначения SMIU-PLC-24-1 – СМИУ промышленного исполнения с входным напряжением 24 В, первой модификации.
