Описание

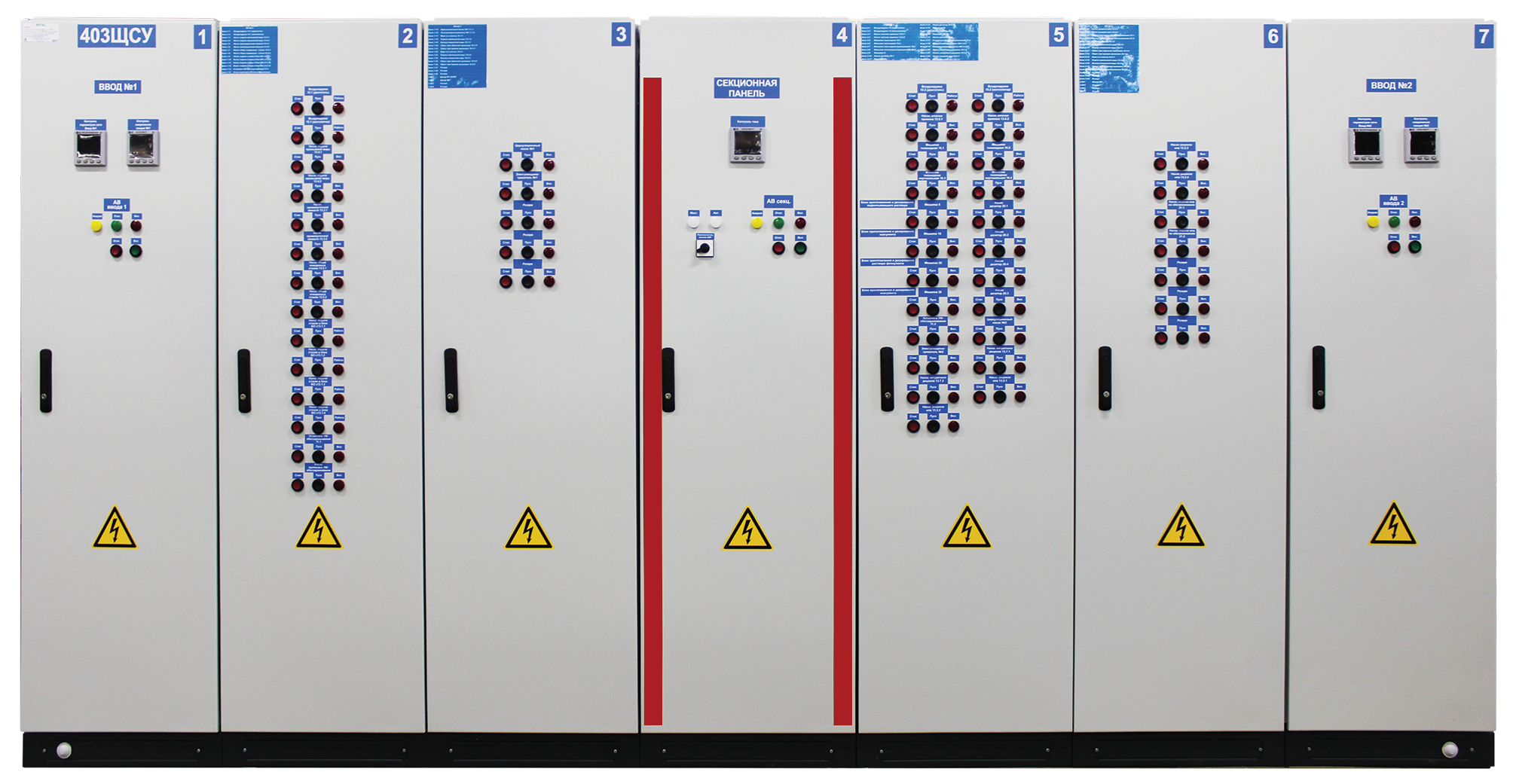

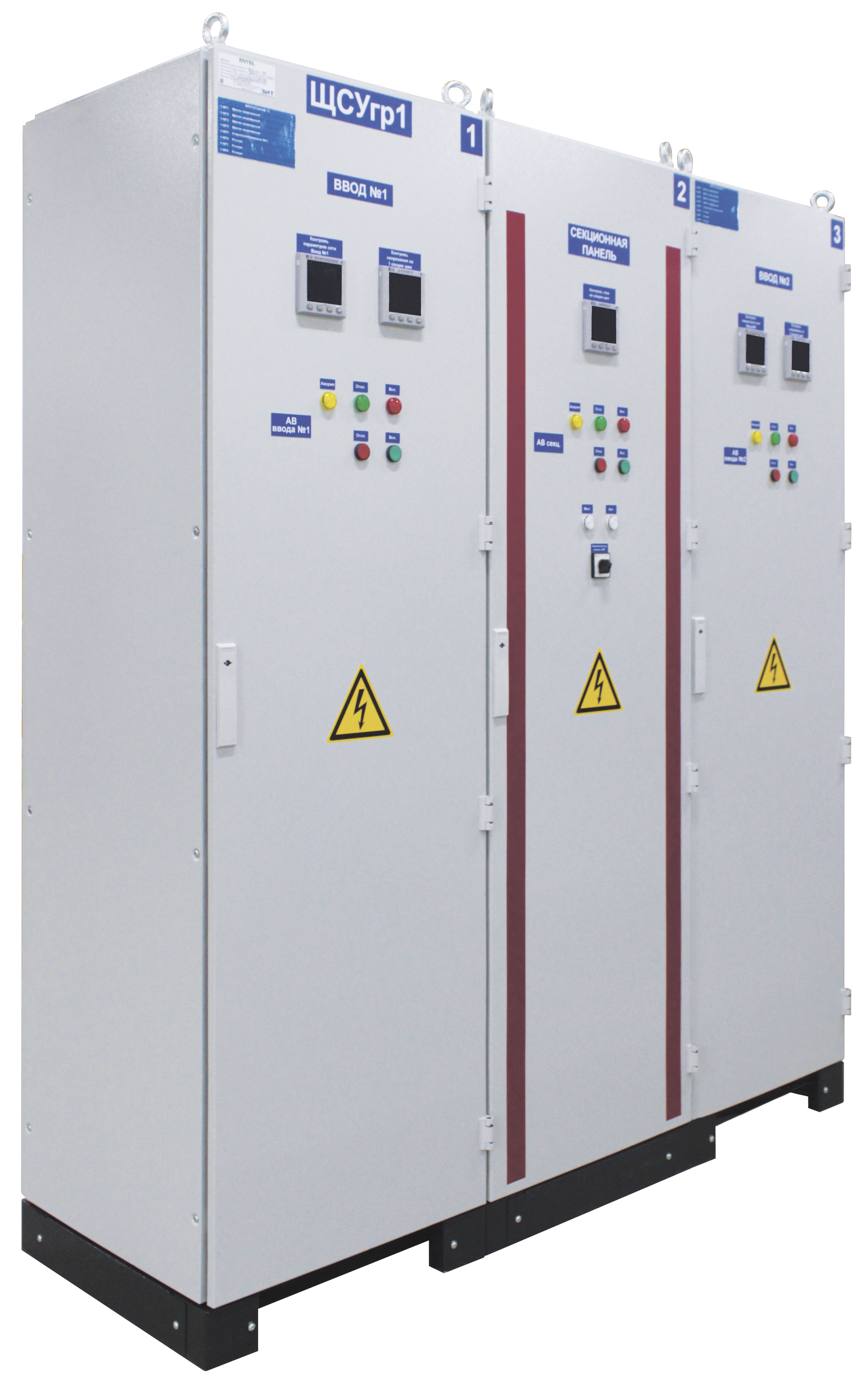

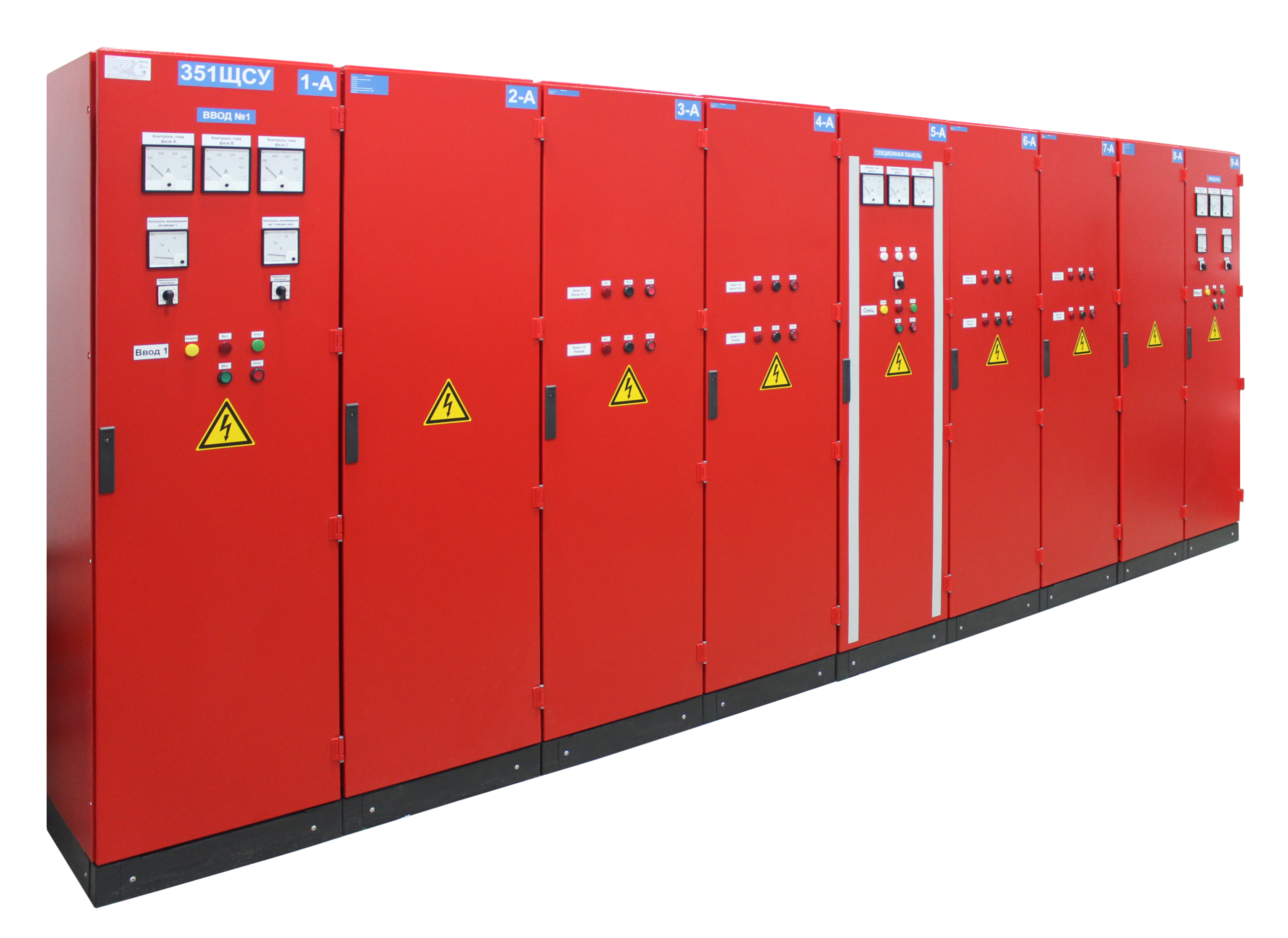

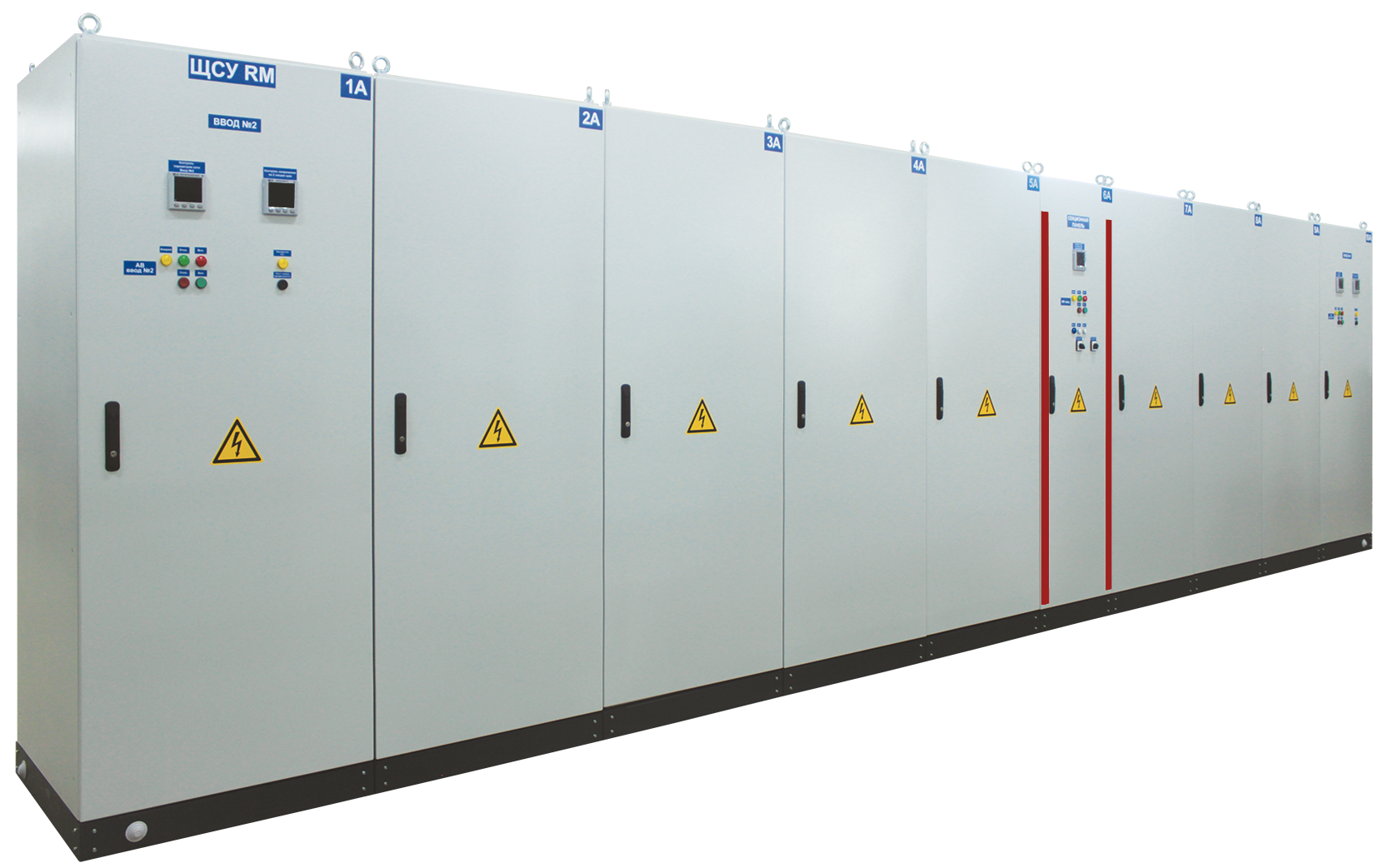

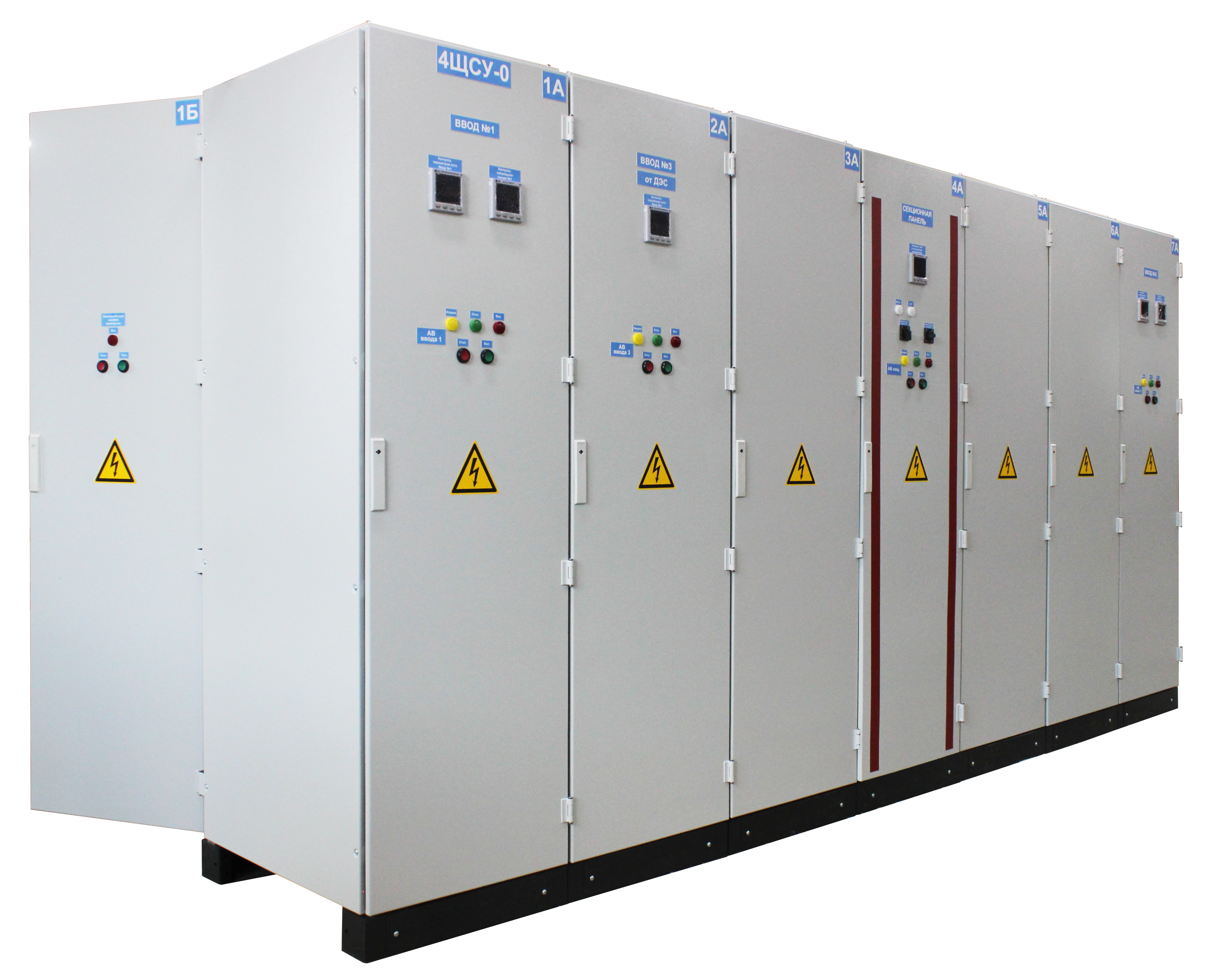

Щиты станции управления (ЩСУ) предназначены для ввода и распределения электрической энергии номинальным напряжением до 380 В переменного тока частотой 50 Гц, размещения блоков управления, предназначенных для коммутации силовых цепей электроприводов и защиты от- ходящих линий от коротких замыканий и перегрузки.
Опции
- защита от импульсного перенапряжения;
- защита от однофазного КЗ;
- технический или коммерческий учет;
- многофункциональный измеритель параметров сети ЭЛИЗ А50;

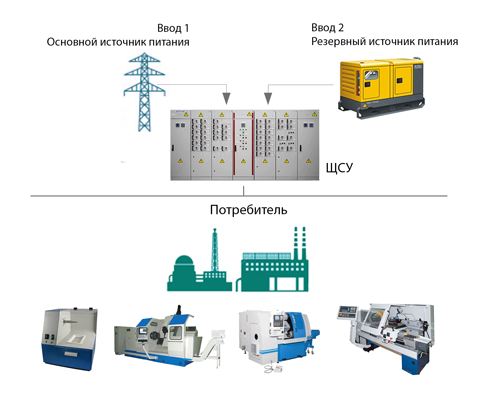

- дополнительный ввод от ДЭС.
Система мониторинга и управления (СМИУ):
- для регистрации и передачи параметров тока и напряжения, аварии и т.д.;
- в качестве панели оператора: индикация параметров, режима работы.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- аттестация Транснефти;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Функции
- ввод и секционирование;

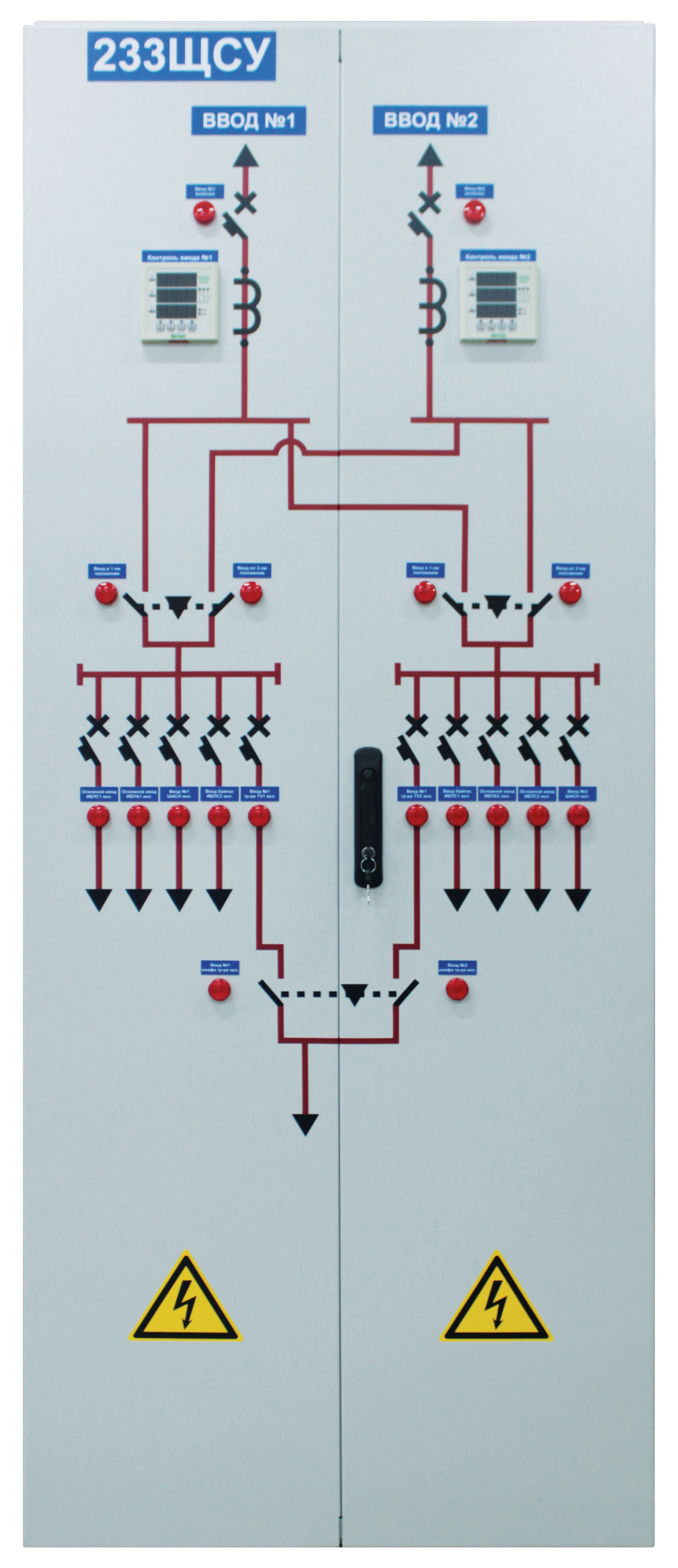

- автоматический ввод резерва с механическими и электрическими блокировками;
- управление и защита электродвигателей;
- плавный пуск и частотное регулирование;
- управление освещением;
- управление электронагревателем;
- измерение параметров электрической сети;
- защита от токов КЗ и перегрузки;
- контроль и выдача сигналов автоматики;
- световая и звуковая сигнализации;
- интеграция в систему АСУ;
- дистанционное и местное управление.
Технические характеристики ЩСУ
|
Наименование параметра |
Значение параметра |
|
|
Номинальное напряжение главных цепей, В |
до 660 |
|
|
Номинальный ток главных цепей, А |
до 5000 |
|
|
Номинальная частота, Гц |
50 |
|
|
Номинальное напряжение изоляции главных цепей, В |
до 690 |
|
|
Номинальное импульсное выдерживаемое напряжение главных цепей, кВ |
до 12 |
|
|
Номинальный ударный ток главных цепей, кА |
до 100 |
|
|
Номинальный кратковременно допустимый ток главной цепи, кА, не ниже |
20 |
|
|
Номинальный коэффициент одновременности |
1 |
|
|
Степень защиты по ГОСТ 14254 |
до IP54 |
|
|
Масса одного шкафа, кг, не более |
600 |
|
|
Тип системы заземления в соответствии с ПУЭ (издание седьмое) |
TN-S |
|
|
Номинальное напряжение промышленной частоты вспомогательных цепей, В |
220 |
|
|
Габаритные размеры при одностороннем обслуживании, мм, не более |
Ширина |
600; 800; 1000; 1200 |
|
Глубина |
400; 500; 600; 800 |
|
|
Высота |
2200 |
|
|
Габаритные размеры при двухстороннем обслуживании, мм, не более |
Ширина |
600; 800 |
|
Глубина |
400; 500; 600; 800 |
|
|
Высота |
2200 |
|
Условное обозначение
|
Х- |
Номинальный ток сборных шин, А |
|
Х- |
Номинальное напряжение изоляции, В |
|
Х- |
Номинальное импульсное выдерживаемое напряжение главной цепи, кВ |
|
Х |
Номинальный ударный ток сборных шин, кА |
|
Х |
Тип конструкции ЩСУ (F – стационарное, W – выдвижное) |
|
Х |
Номинальный коэффициент одновременности ЩСУ |
|
Х |
Климатическое исполнение и категория размещения ЩСУ по ГОСТ 15150 |
|
Х |
Сейсмостойкость ЩСУ по МSK – 64 [3] |
Пример условного обозначения: ЩСУ 100-400-4-30F1-УХЛ3 С0 – щит станции управления, номинальный ток сборных шин 100 А, номинальное напряжение изоляции 400 В, номинальное импульсное выдерживаемое напряжение главной цепи 4 кВ, номинальный ударный ток сборных шин 30 кА, стационарного исполнения, климатическое исполнение УХЛ3, сейсмостойкость ЩСУ по MSK C0.
