Описание

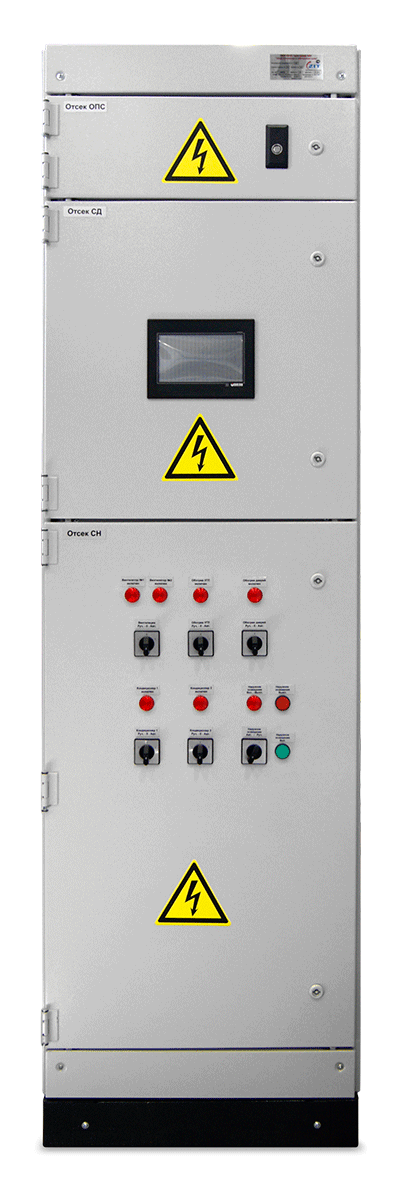

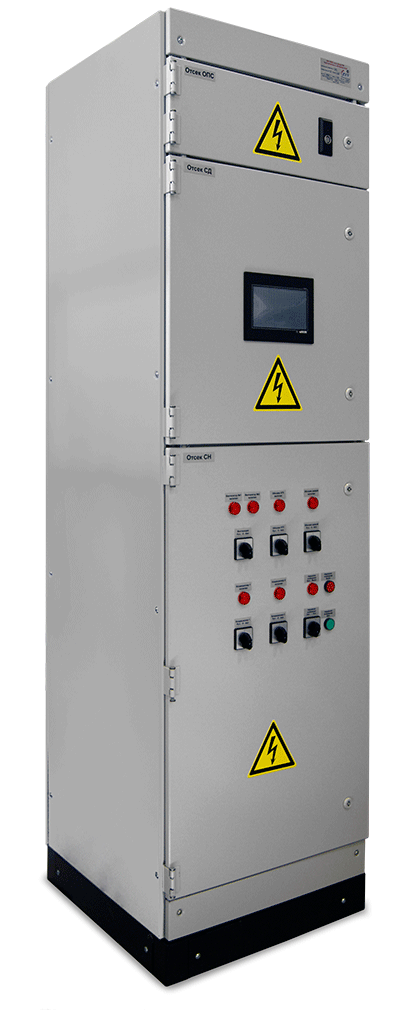

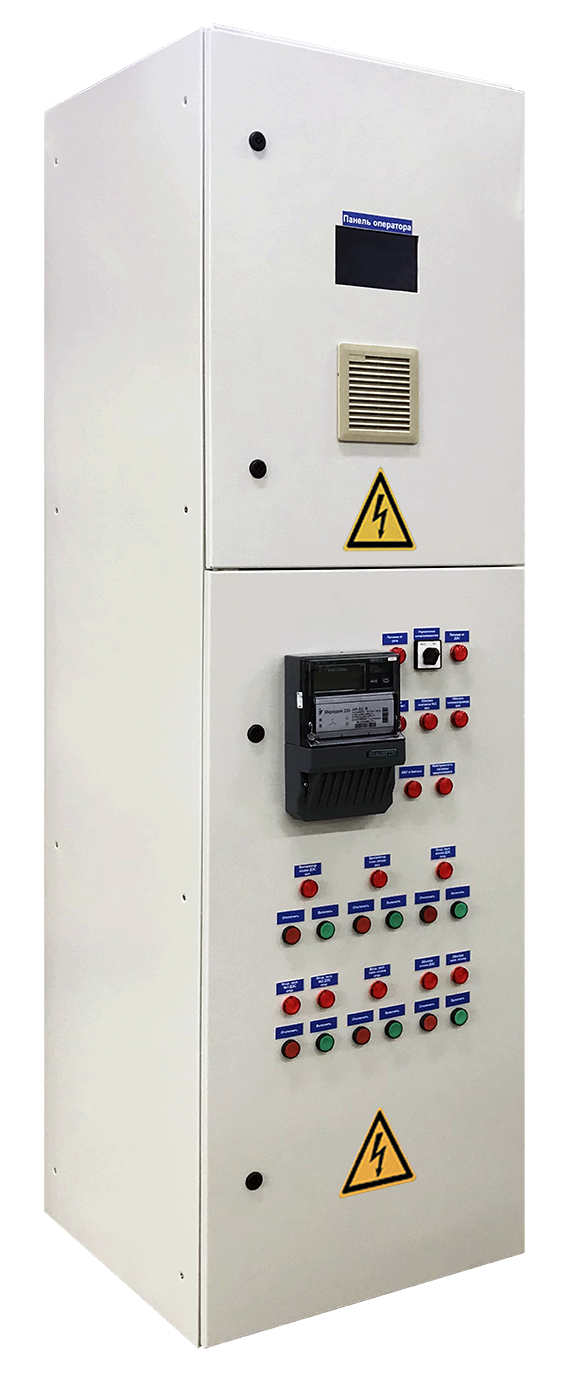

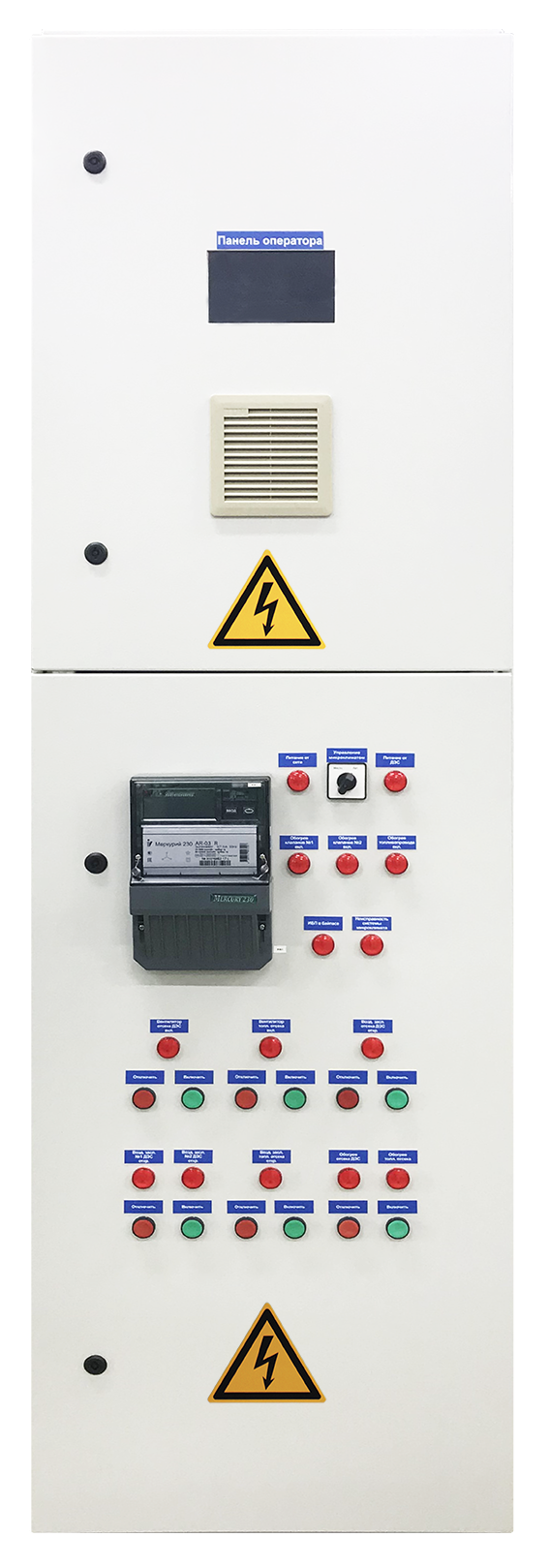

Щит собственных нужд (ЩСН) предназначен для обеспече- ния питания инженерных систем сложного технического устройства и может включать в себя ячейки сбора данных. В исполнении ЩСН со встроенной ячейкой сбора данных (ШАСН) добавляются функции:
– обеспечения работы системы поддержания микроклимата в автоматическом или ручном режиме, а также переключение между режимами;
– отображения текущего состояния сложного технического устройства на панели оператора и светосигнальной арматуры.
Сертификаты
- ТР ТС;
- промышленная безопасность;
- пожаробезопасность;
- сейсмостойкость;
- Газпромсерт;
- атомная лицензия Ростехнадзора;
- аккредитация Роснефти.
Условное обозначение
|
ХХХХ |
XXXX |
XXXX |
XXXX |
XX |
XXXX |
|
Наименование ЩСН щит собственных нужд ШАСН шкаф автоматики и собственных нужд |
Напряжение входной цепи |
Напряжение выходной цепи |
Номинальный ток аппарата защиты вводной цепи |
Степень защит корпуса |
Климатическое исполнение и категория размещения |
Пример условного обозначения: ШАСН-0380(0220)/0220-0100(0050)-41-УХЛ3 - шкаф автоматики и собственных нужд, напряжение питания вводной цепи первой секции 380 В, второй секции – 220 В, номинальный ток аппарата защиты вводной цепи первой секции 100 А, второй секции – 50 А.
Опции
|
Наименование опции |
Артикул |
|
|
Счетчики электроэнергии для коммерческого учета; |
ЩСН.СЧ |
|
|
Система внутреннего освещения шкафа, которая автоматически включается при открывании дверца шкафа ЩРПА и выключается после ее закрытия; |
ЩСН.ВО |
|
|
Дополнительный комплект документации; |
ЩСН.КД |
|
|
Светосигнальная арматура для индикации наличия напряжения в сети; |
ЩСН.СВ |
|
|
Система удаленного мониторинга, в функциональные возможности которой входят: отображение мнемосхемы ЩСН в реальном времени, мониторинг технических характеристик вводных и отходящих систем, отображение режима работы ЩСН; хранение и передача данных. Пример мнемосхемы для исполнения ШАСН приведен ниже; |
ЩСН.СМИУ |
|
|
Дополнительное реле для индикации наличия однофазного короткого замыкания, значения напряжения, частоты и т.д. |
ЩСН.ДР |
|
|
Понижающий трансформатор тока для подключения рабочего электроинструмента |
220/12 В |
ЩСН.ТН.12 |
|
220/24 В |
ЩСН.ТН.24 |
|
|
Трансформаторы тока для подключения внешних измерительных приборов, счетчиков |
ЩСН.ТР |
|
|
Комплект ЗИП |
ЩСН.ЗИП |
|
Технические характеристики
|
Наименование параметра |
Возможное значение |
|
Характеристики вводной цепи |
|
|
Номинальное напряжение, В |
220, 380 |
|
Номинальный ток, А |
до 6300 А |
|
Род тока |
трехфазный переменный |
|
однофазный переменный |
|
|
Номинальная частота, Гц |
50 |
|
Характеристики выходной цепи |
|
|
Номинальное напряжение, В |
220 AC |
|
380 AC |
|
|
12 AC (для ремонтного освещения) |
|
|
24 DC (для системы сбора данных) |
|
|
Номинальная частота, Гц |
50 |
|
Номинальный ток отходящих линий (суммарный), А |
до 2500 А |
|
Род тока |
однофазный переменный |
|
трехфазный переменный |
|
|
постоянный двухполюсный |
|
|
Общие характеристики |
|
|
Сопротивление изоляции: |
более 1 МОм |
|
Условия эксплуатации по ГОСТ 15150-69 |
УХЛ4 |
|
УХЛ3 |
|
|
Вид системы заземления |
TN-S, TN-С-S, TN-С |
|
Степень защиты |
До IP54 |
|
Типы электрических соединений функциональных блоков |
FFF |
|
Вид разделения по ГОСТ 51321.1-2007: |
1 |
